ball shooting... Elvis

Bericht door untamed67 » 12 mei 2023, 16:25

Bij het aanzetten van mn Elvis schiet hij steeds 4 ballen af en dan nog 1x een losse flodder via de auto shooter.

Dan kan ik normaal spelen tot ik een heartbreak hotel multiball heb.... blijft dan ballen afschieten... tot hij op een bepaald moment er toch mee stopt...

Bij jailhouse break heb ik dit blijkaar niet en bij een 2de en 3de heartbreak multiball ook niet... ga dit nog wat testen want lijkt me ook raar en begrijp verschil niet echt in type multiball...

In het spel als de bal snel verloren wordt schiet auto shooter deze probleemloos terug in het spel (slechts 1 bal). Flipper staat ook ingesteld om bal af te vuren, werkt ook ,zoals het hoort....(1 bal per keer)

suggesties?
Owns : Creature of the Black Lagoon - Star Trek : TNG - Johnny Mnemonic - Jurassic Park (DE) - Lord of The Rings - POTC Stern - Spiderman - Indiana Jones PA - Frankenstein - Jaws

Pinballdokter
Berichten: 46
Lid geworden op: 13 apr 2023, 20:20
Real name: John Snel

Re: ball shooting... Elvis

Bericht door Pinballdokter » 12 mei 2023, 16:30

Klinkt als een through jam probleem. De kast ziet een bal bovenop de eerste bal in de through liggen en schiet deze weg. Dit doet hij een aantal keer en daarna dan stopt het.

Gebruikersavatar
untamed67
Berichten: 277
Lid geworden op: 13 nov 2020, 18:04
Real name: Regis F Vermeire
Locatie: Merelbeke

Re: ball shooting... Elvis

Bericht door untamed67 » 13 mei 2023, 20:10

ok maar waarom dan enkel bij start machine en bij sommige multiballs ? begrijp ik niet echt...
Owns : Creature of the Black Lagoon - Star Trek : TNG - Johnny Mnemonic - Jurassic Park (DE) - Lord of The Rings - POTC Stern - Spiderman - Indiana Jones PA - Frankenstein - Jaws

Pinballdokter
Berichten: 46
Lid geworden op: 13 apr 2023, 20:20
Real name: John Snel

Re: ball shooting... Elvis

Bericht door Pinballdokter » 13 mei 2023, 20:29

Bij start van de machine is een bekend gevolg van een defecte ball jam dat alle ballen worden weggeschoten. Bij multiball worden de ballen weer in het spel gebracht waardoor de fout weer kan optreden. Waarom dit bij sommige multiballs is en bij andere niet kan ik niet verklaren. Maar dit zou wel de eerste plek zijn waar ik zou zoeken.

Gebruikersavatar
untamed67
Berichten: 277
Lid geworden op: 13 nov 2020, 18:04
Real name: Regis F Vermeire
Locatie: Merelbeke

Re: ball shooting... Elvis

Bericht door untamed67 » 13 mei 2023, 21:02

Nu nog die ball jam vinden...

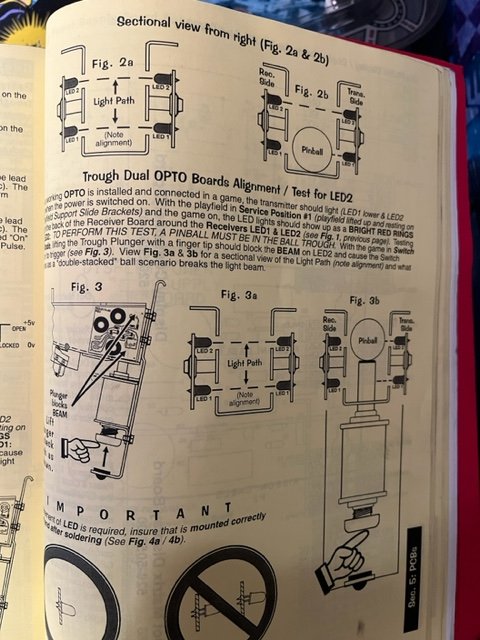

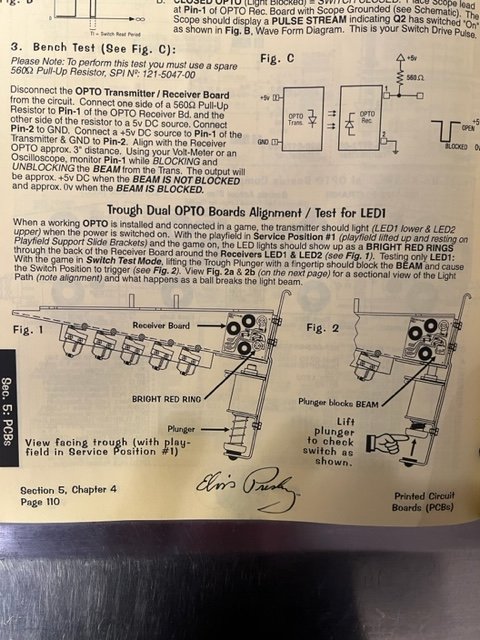

De testen waar ze hier van spreken werken alvast niet.. en zie ook geen rode ring...
Bijlagen
Owns : Creature of the Black Lagoon - Star Trek : TNG - Johnny Mnemonic - Jurassic Park (DE) - Lord of The Rings - POTC Stern - Spiderman - Indiana Jones PA - Frankenstein - Jaws

Pinballdokter
Berichten: 46
Lid geworden op: 13 apr 2023, 20:20
Real name: John Snel

Re: ball shooting... Elvis

Bericht door Pinballdokter » 13 mei 2023, 21:26

Zo te zien in de switch test zetten en de plunger omhoog liften om te zien of hij werkt.
Ik zie ook dat de Elvis met roller switches werkt. Ook die nazien op werking

Gebruikersavatar
untamed67
Berichten: 277
Lid geworden op: 13 nov 2020, 18:04
Real name: Regis F Vermeire
Locatie: Merelbeke

Re: ball shooting... Elvis

Bericht door untamed67 » 13 mei 2023, 21:51

plunger omhoog doet niks, met of zonder ball... zoals gezegd speelt ie perfect behalve multiball heartbreak hotel... ??
non stop ball avalanche...
Owns : Creature of the Black Lagoon - Star Trek : TNG - Johnny Mnemonic - Jurassic Park (DE) - Lord of The Rings - POTC Stern - Spiderman - Indiana Jones PA - Frankenstein - Jaws

Gebruikersavatar
Richard Baan
Berichten: 3888
Lid geworden op: 16 aug 2011, 09:20
Real name: Richard Baan
Locatie: The Netherlands
Contacteer:

Re: ball shooting... Elvis

Bericht door Richard Baan » 14 mei 2023, 09:52

untamed67 schreef:
13 mei 2023, 21:51
plunger omhoog doet niks, met of zonder ball...
Dan zal dat het euvel zijn
Don't take life so seriously... It's not permanent.

http://pinball.beautyvof.com/

Alles over de technische kant van de flipperkast willen weten?
Download De techniek staat voor niets

Gebruikersavatar
untamed67
Berichten: 277
Lid geworden op: 13 nov 2020, 18:04
Real name: Regis F Vermeire
Locatie: Merelbeke

Re: ball shooting... Elvis

Bericht door untamed67 » 14 mei 2023, 11:33

bedankt Richard,

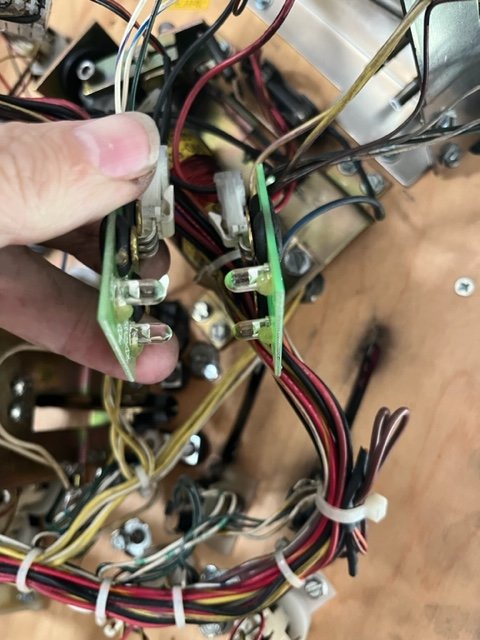

Hoe zie ik of het receiver of transmitter is die problematisch is ? Heb beide volledig gereflowed ondertussen.

Bij transmitter zie ik met Smartphone camera of zaklamp geen rood licht in de 2 leds...
kan ik stroom meten om zeker te zijn dat het geen kabel issue is ? hoeveel volt ?

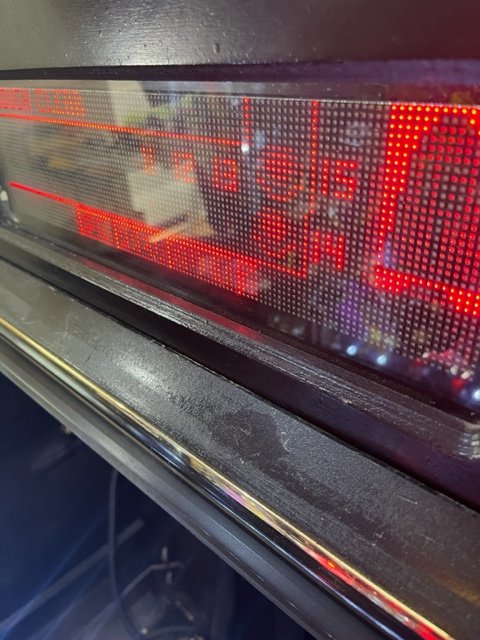

Zoals je kan zien geven Switch 14 en 15 closed hoewel er niks tussenzit (Through 4 VUK en stacking opto)
Bijlagen
Owns : Creature of the Black Lagoon - Star Trek : TNG - Johnny Mnemonic - Jurassic Park (DE) - Lord of The Rings - POTC Stern - Spiderman - Indiana Jones PA - Frankenstein - Jaws

Gebruikersavatar
Richard Baan
Berichten: 3888
Lid geworden op: 16 aug 2011, 09:20
Real name: Richard Baan
Locatie: The Netherlands
Contacteer:

Re: ball shooting... Elvis

Bericht door Richard Baan » 14 mei 2023, 13:21

untamed67 schreef:
14 mei 2023, 11:33


Hoe zie ik of het receiver of transmitter is die problematisch is ?

Bij transmitter zie ik met Smartphone camera of zaklamp geen rood licht in de 2 leds...
Vergelijken met werkende leds. Als je bij 2 leds geen licht ziet en bij de andere wel dan is de methode om licht te zien dus correct. Dus de 2 leds zijn het euvel

Als die met zijn tweetjes op 1 bord zitten dan zal er een draad of connector mogelijk slecht zijn.
De 5v of gnd. Wat met je aan spanning op de connector?
Don't take life so seriously... It's not permanent.

http://pinball.beautyvof.com/

Alles over de technische kant van de flipperkast willen weten?
Download De techniek staat voor niets

Gebruikersavatar
untamed67
Berichten: 277
Lid geworden op: 13 nov 2020, 18:04
Real name: Regis F Vermeire
Locatie: Merelbeke

Re: ball shooting... Elvis

Bericht door untamed67 » 14 mei 2023, 19:14

geen spanning... ga draden eens volgen en zekeringen ook eens nagaan...
Owns : Creature of the Black Lagoon - Star Trek : TNG - Johnny Mnemonic - Jurassic Park (DE) - Lord of The Rings - POTC Stern - Spiderman - Indiana Jones PA - Frankenstein - Jaws

Gebruikersavatar
untamed67
Berichten: 277
Lid geworden op: 13 nov 2020, 18:04
Real name: Regis F Vermeire
Locatie: Merelbeke

Re: ball shooting... Elvis

Bericht door untamed67 » 14 mei 2023, 20:28

Eureka ! As usual met die kasten iets doms....

een GND kabel in plug J116 zat los !!

Terug ingeduwd en nu 5V en 2 LEDS branden vol rood.

Thx for the tips !!
Owns : Creature of the Black Lagoon - Star Trek : TNG - Johnny Mnemonic - Jurassic Park (DE) - Lord of The Rings - POTC Stern - Spiderman - Indiana Jones PA - Frankenstein - Jaws

Pinballdokter
Berichten: 46
Lid geworden op: 13 apr 2023, 20:20
Real name: John Snel

Re: ball shooting... Elvis

Bericht door Pinballdokter » 14 mei 2023, 20:41

Top dat het weer werkt! :good:
:pin:

Gebruikersavatar
Richard Baan
Berichten: 3888
Lid geworden op: 16 aug 2011, 09:20
Real name: Richard Baan
Locatie: The Netherlands
Contacteer:

Re: ball shooting... Elvis

Bericht door Richard Baan » 15 mei 2023, 18:39

8-)
Don't take life so seriously... It's not permanent.

http://pinball.beautyvof.com/

Alles over de technische kant van de flipperkast willen weten?
Download De techniek staat voor niets

Gebruikersavatar
untamed67
Berichten: 277
Lid geworden op: 13 nov 2020, 18:04
Real name: Regis F Vermeire
Locatie: Merelbeke

Re: ball shooting... Elvis

Bericht door untamed67 » 24 mei 2023, 07:36

Toch nog niet 100% opgelost blijkbaar... de 2 leds branden nu wel, kast schiet geen ballen meer af bij aanzetten maar als er bij een multiball 4 ballen in het spel zijn blijft de vuk schieten (zonder ball). En blijft dit toch wel even doen... dus als er een ball uit het spel gaat blijft deze ook ruime tijd terug komen...

BIj 2 of 3 ballen in het spel gebeurt er niks abnormaals.

In het menu CLR (clear trough) zijn 11/12/13/14 onderbroken, (logisch er ligt een ball) voor. 15 is niet onderbroken, je zit led branden.

Maar in het spel denkt deze opto (in 4x multiball) blijkbaar dat hij wel onderbroken is en blijft hij signaal geven aan vuk om te schieten...(denk ik).

RUN keuze in CLR menu werkt NIET, normaal zou dit de ballen er moeten uitschieten volgens manual...

anyone?
Owns : Creature of the Black Lagoon - Star Trek : TNG - Johnny Mnemonic - Jurassic Park (DE) - Lord of The Rings - POTC Stern - Spiderman - Indiana Jones PA - Frankenstein - Jaws

Gebruikersavatar
Richard Baan
Berichten: 3888
Lid geworden op: 16 aug 2011, 09:20
Real name: Richard Baan
Locatie: The Netherlands
Contacteer:

Re: ball shooting... Elvis

Bericht door Richard Baan » 24 mei 2023, 18:15

Even in de test zetten en alle switches testen. Dan daarmee verder zoeken
Don't take life so seriously... It's not permanent.

http://pinball.beautyvof.com/

Alles over de technische kant van de flipperkast willen weten?
Download De techniek staat voor niets

Gebruikersavatar
untamed67
Berichten: 277
Lid geworden op: 13 nov 2020, 18:04
Real name: Regis F Vermeire
Locatie: Merelbeke

Re: ball shooting... Elvis

Bericht door untamed67 » 25 mei 2023, 08:40

Ondertussen nog wat verder gerommeld en bleek dat nu 1 led uit was... :shock:

Bij aanraking met vinger ging deze terug aan...

Wat bijgesoldeerd en 10 games verder alles nog ok... :angel:
