gottlieb waterworld flippers te weinig power

[Piet]

hallo,
Ik heb een tijdje geleden een gottlieb waterworld gered van de ondergang en ben deze aan het op orde zetten.
Ik heb een flipperrevisieset gekocht voor beide flippers daar deze niet genoeg power hadden om de bal op het schip te krijgen. voor de linker flipper heb ik zelf een spoel gekocht die krachtiger is dan de oorspronkelijke (zo gaf de shop toch weer). Alles vervangen, (spoel, stop, metalen kern, plastiek, draaimechanisme , plastiek door het speelveld, veer, diodes en die dikke gele dat er ook nog ergens tussen hangt) echter nu heeft zeker de linkerkant nog niet genoeg power om de bal opt schip te krijgen. Rechts heeft meer power en krijgt de bal wel boven.
Beide spoelen krijgen 5.5V. De flippers lopen soepel en komen kompleet terug.
Waar zou het probleem kunnen zitten. Het veld is proper maar niet gepolijst.

Ik heb wel een bumpertje geplaatst zodat het draaimechanisme tegen een bumpertje stopt. Ik weet niet of dit origineel ook zo is. HEt gat was wel voorzien in de eindplaat
Waar zou het probleem zich kunnen bevinden? Alvast merci

[Richard Baan]

...Rechts heeft meer power en krijgt de bal wel boven.
Beide spoelen krijgen 5.5V.

Dat is raar. Immers 5,5V is echt veel te weinig. Dan zal rechts ook geen kracht moeten hebben.
Hoe heb je die 5,5V gemeten?

[Piet]

Richard, sorry
ik bedoel 55 V over de beide flipperscoils!
Ik ga nu eens checken of het contact van de drukknop perfect is. Deze had ik al eens provisoir gereinigd echter na het bekijken van onderstaand schema staat deze in serie met de spoel, dus hier zou ook een weerstand kunnen opzitten

[Richard Baan]

Misschien dat de EOS de boosdoener zal zijn.

[Piet]

eos is allemaal nieuw,
En die condensator heeft volgens mij geen polariteit, dus dat kan het ook niet zijn. Inmiddels contacten van drukknop geschuurd en ook geen oplossing.
Ik merk wel dat er 65 V tussen de zekering en massa staat, echter over de coil maar 58 V, dus ergens zit er wat verlies,
Ik ga de oude rechter spoel, die altijd sterker geweest is dan de oude linker spoel, eens plaatsen ipv de nieuwe linker spoel. Hier kan ik niets met fout doen denk ik. Misschien dat hij dan sterker is,
Indien wel laat ik die gewoon zitten dan
Ik probeer nog wel wat verder
Alvast merci richard om mee te denken

[Richard Baan]

Ik merk wel dat er 65 V tussen de zekering en massa staat, echter over de coil maar 58 V, dus ergens zit er wat verlies,

Dat verlies zal zeker de boosdoener zijn.
Zeker als er stroom getrokken wordt, en er is ergens een weerstand (slechte connector, pinnen doorsolderen, ook de zekeringhouder, etc) dan zal die weerstand behoorlijk merkbaar in de kracht van de flipper zijn.

[Piet]

de "oude "rechterspoel op de linker plaats doet wel zijn werk. De nieuwe linkerspoel is echter nieuw en zou reeds een zwaardere uitvoering zijn. Ik laat het even zo en bij een volgende bestelling bestel ik ineens nieuwe contacten voor de drukknoppen mee.
Momenteel doet hij zijn werk en geraak ik opt schip!
Kinders gelukkig, ik ook
Grts
P

[16bitgium]

de "oude "rechterspoel op de linker plaats doet wel zijn werk. De nieuwe linkerspoel is echter nieuw en zou reeds een zwaardere uitvoering zijn. Ik laat het even zo en bij een volgende bestelling bestel ik ineens nieuwe contacten voor de drukknoppen mee.
Momenteel doet hij zijn werk en geraak ik opt schip!
Kinders gelukkig, ik ook
Grts
P

Hoi Piet,
Kan je even meegeven welke coils je hier hebt steken?

Ik heb twee verschillende spoelen voor links en rechts.
Aan de linkerkant heb ik een 26646, aan de rechterkant een 28740.

Volgens A.I. werd mij aangeraden om 29876 spoelen te gebruiken. Ik vond nergens wat het juist moet zijn. Dus ik zette er één aan de linkerkant in, maar de EOS smolt meteen en ik kreeg een klein brandje (het werkte een paar minuten goed).
Ik heb een nieuwe EOS-schakelaar geïnstalleerd en de 26646 terug gestoken, maar die is nu te zwak. Hij haalt de DEEZ nooit.

Welke zijn de juiste om te gebruiken, zodat ik dit ongeluk niet nog eens krijg?

[Richard Baan]

Ik heb geen schema van deze kast, maar Mario Andretti (de opvolgende kast) heeft deze.
Lijkt dat AI wel de juiste spoel heeft gegeven.

[Richard Baan]

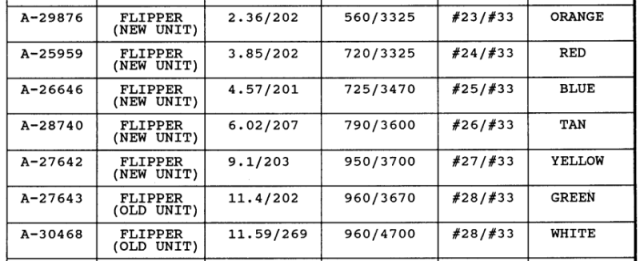

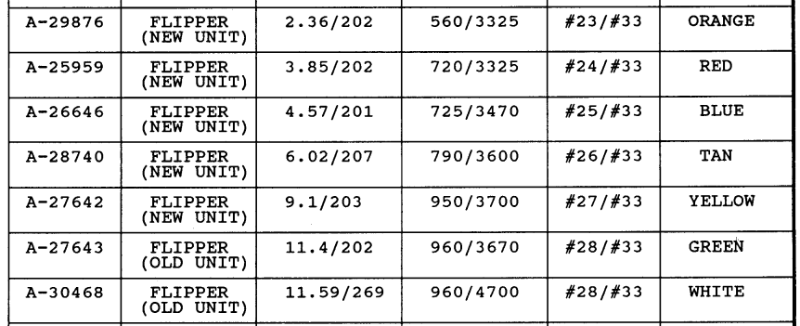

Dit is wel duidelijk de sterkste.

[Richard Baan]

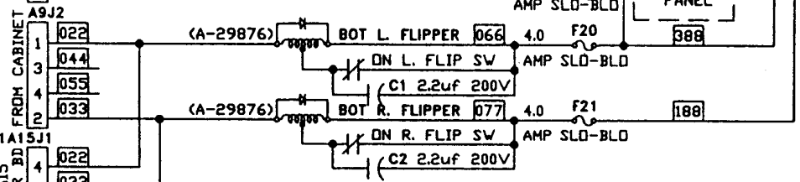

Lijkt mij wel een simpel circuit. De spoel moet wel goed aangesloten zijn en de EOS moet goed open gaan.
Dat je nu een brandje hebt gehad zal denk ik komen omdat de EOS niet of nauwelijks open ging?

En als de EOS is weg gesmolten dan zal er mogelijk meer zijn weg gesmolten. Dat kan er dan nu voor zorgen dat de spoel te zwak is?

Controleer als eerste de zekeringen eens?
Volgens dit schema 4A slo-blo. Als je die niet hebt kan evt 5A Traag ook. Zeker niet hoger.
Die moeten de juiste waarde hebben, anders krijg je brand...

En controleer ook de bedrading eens. Zowel bij de zekering als bij de flipper.

Succes iig.

[16bitgium]

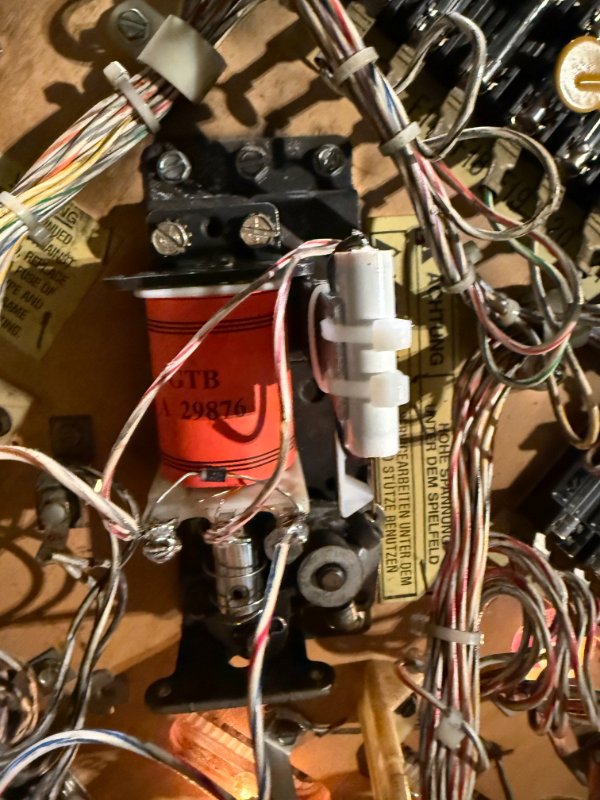

ondertussen heb ik de manual voor Waterworld bemachtigd. Ik kan je ze sturen indien nodig. Maar ik zie ook dat het inderdaad 2x 29876 coils zijn en geen 26646 en 28740. Ik heb nu een nieuwe end of stroke switch geinstalleerd maar heb nog steeds de oude 26646 erin zitten. Zal ik deze vervangen door de 29876?

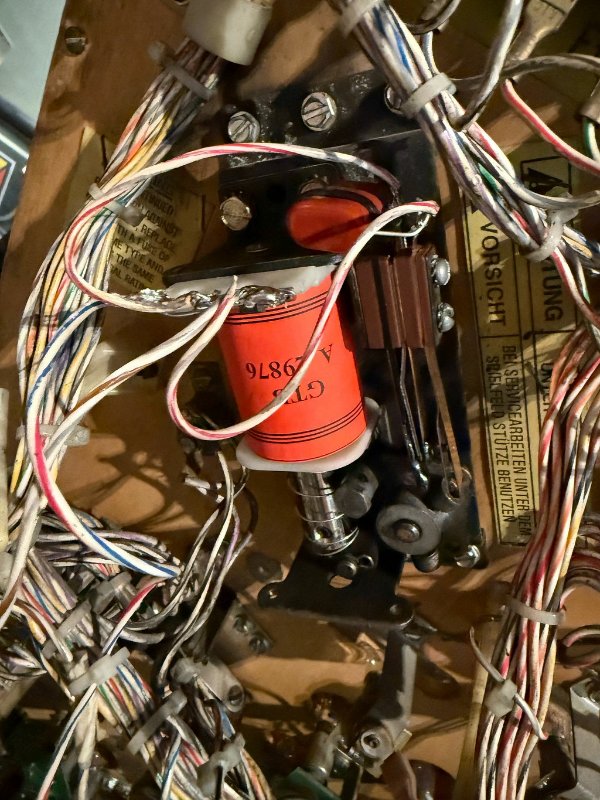

Ik zie wel dat beide flippers ergens een draad hebben die gesplitst is en weer samen gevoegd. Moet ik een uitzoeken welke

WW flippers.jpg (29.88 KiB) 57 keer bekeken

Ik denk niet dat er veel anders verbrand is, de EOS sluit nu mooi open en toe, mijn coil is gewoon te zwak vermoed ik.

Ik heb wel een vraagje over de nieuwe coils, heb ze pinball center gekocht,

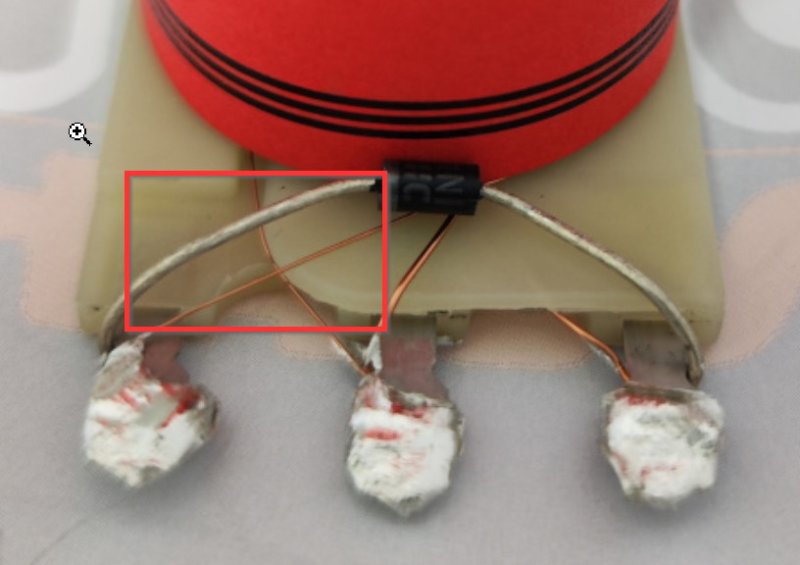

Beide ene kruist dit draadje wel en beide andere zit het onder het plastic, wat is juist.

WW flippers.jpg (29.88 KiB) 57 keer bekeken

[Richard Baan]

Beide zijn goed. De draden zijn immers geïsoleerd.

En de spoel zou ik de 29876 doen. Is origineel.

[16bitgium]

Is het koper geïsoleerd dat je blood ziet ? Kan geen kwaad als die draden elkaar raken?

[16bitgium]

Hoi Richard gisteren de linker flipper correct vervangen geen brandje of miserie.
Meer dan een halfuur gespeeld zonder issue.

Ik ben ook je boek beginnen lezen, helder en super informatief! bedankt daarvoor.
Ik ga ook de rechter doen maar eerst nog een nieuwe EOS switch bestellen.
Laatste vraagje. Ik las online dat de coil eigenlijk met de diode weg moet zitten van de de COILstop. Maar online vind ik fotos met de coil in beide richtingen . Wat is er uiteindelijk juist.

[Richard Baan]

Blote draden zijn niet bloot. Er zit een blanke isolerende lak omheen. Zodoende maken ze geen kortsluiting.

De plek van de aansluiting maakt niet uit. Het is net hoe de kast ontworpen is. Ik ken de discussie inderdaad. Ze zeggen dat de plek waar de plunger de coil stop raakt de grootste trilling heeft. En daardoor raken de componenten los als dat daar in de buurt zit.

Ik kijk altijd wat het origineel uit de fabriek is geweest. Dat heeft ook de lengte van de bedrading. Zo sluit ik hem aan.

Ik heb nooit problemen ondervonden dus gaat het mij wat ver om het dan als goed of fout te bestempelen.
