De kast maakt het me moeilijk...

begonnen met een maan transistor die kapot was (simpele fix)
dan alle zekeringhouders vernieuwd (de bestaande waren allen zo goed als kapot)
dan dat onnozel flasher probleem opgelost (fabrieks fout door component met te lage waarde te gebruiken
nu een display probleem

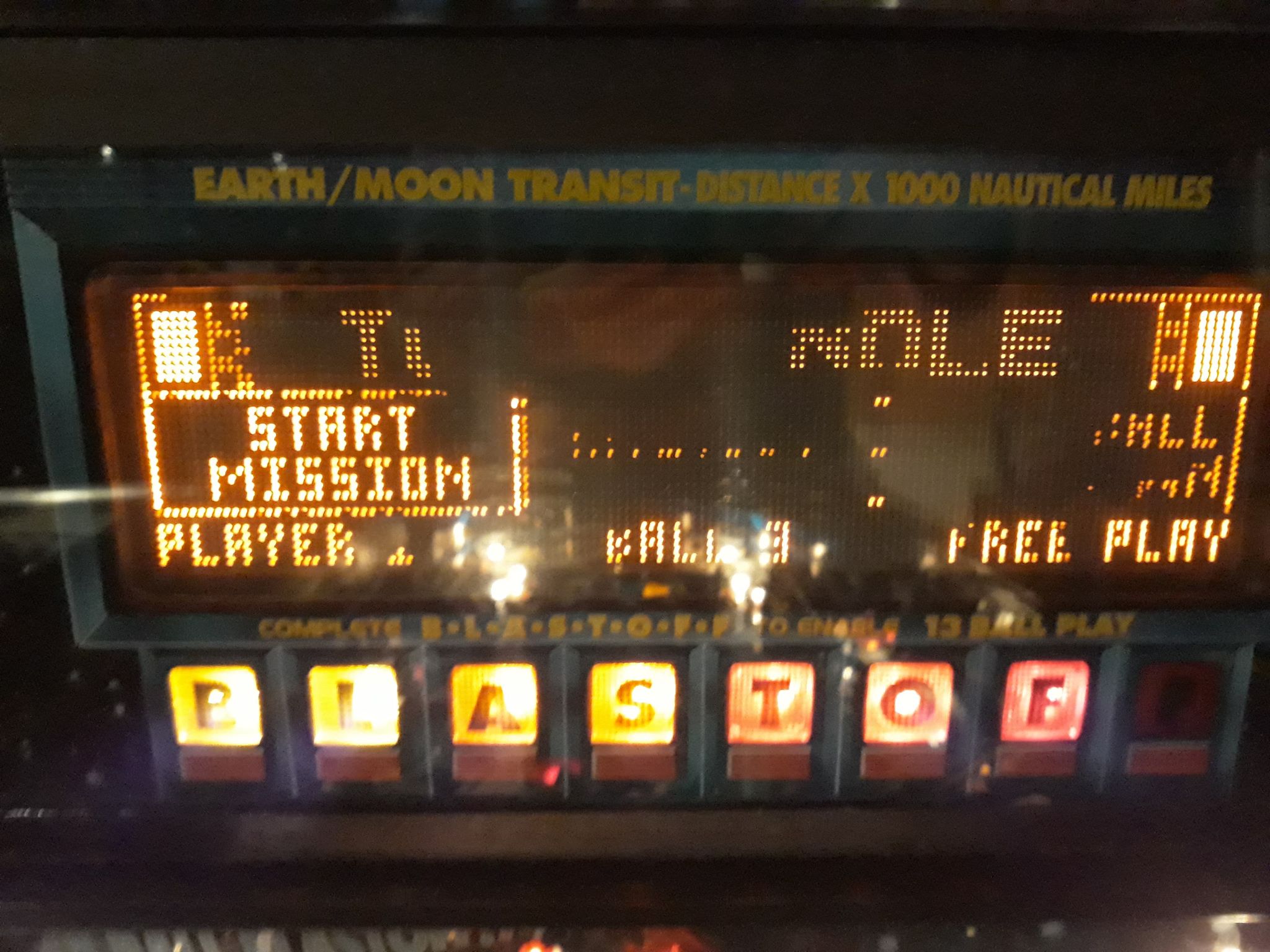

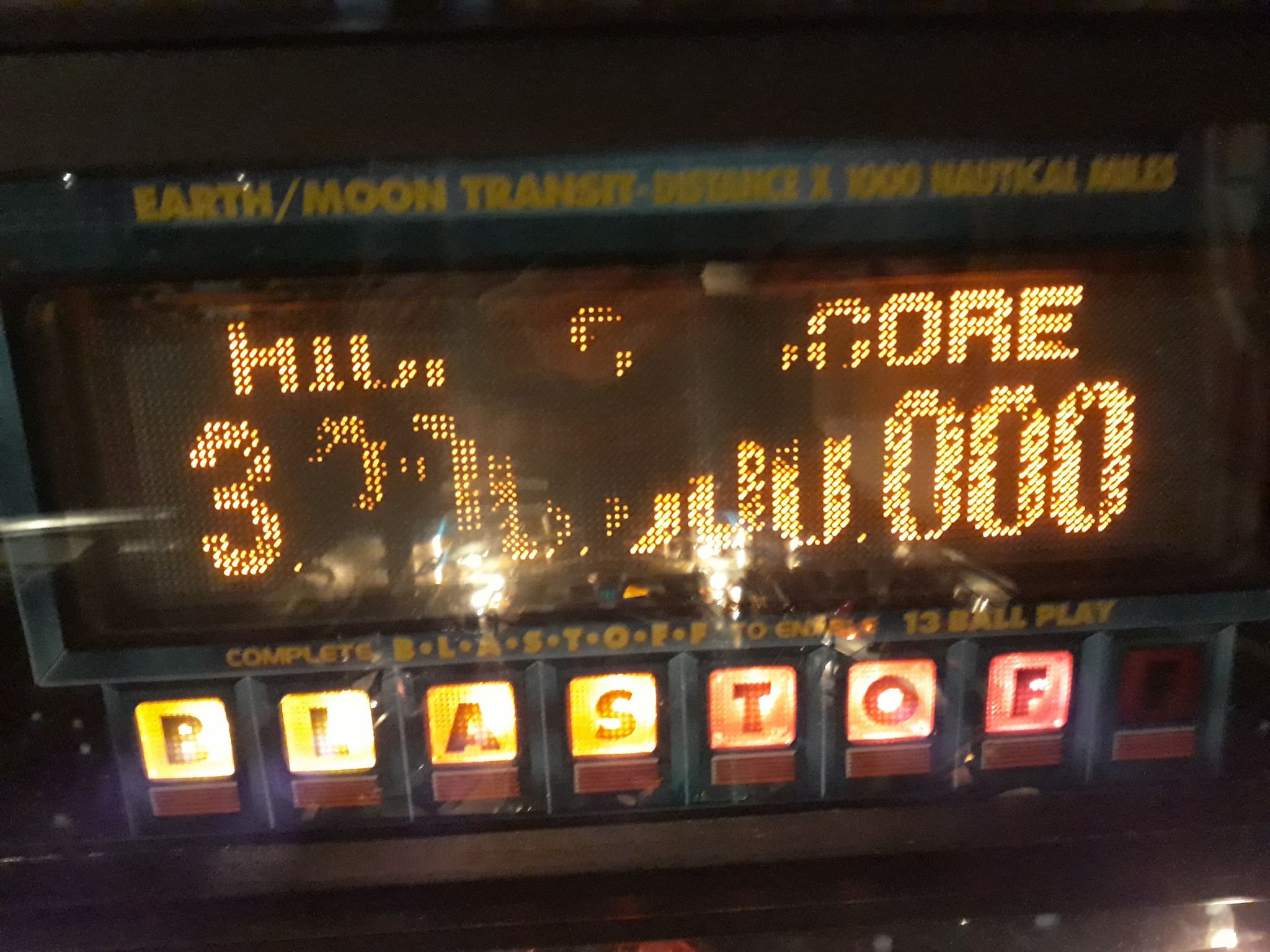

Display gaat tussen dood, werkend, flickerend... zo als op de foto

Mn voltages
-110V: -113V
-98V: -93V
68V: 67,9V
5V: 5V
12V: 12V

Aansluitingen aan de connectors reseaten helpt niet. CN2 op display power board doorsolderen ook niet.
De 5V connector op display zelf is al aangesoldeerd door de vorige eigenaar
Is mn voltage (2 de bovenste out of spec?) of diplay problem of display driver board probleem?...

Display al in andere kast geprobeerd ?

ja, ga ik eens doen naar de wcs

Tussen de -110 en -98 zit 12V verschil.
Daar wordt dacht ik een ic van gevoed.

Bij jou zijn die spanningen anders zodat het verschil daartussen behoorlijk meer is. Dat zou je eens kunnen bekijken.

En je 12V is neem ik aan een typefout?

Ja idd, de 12V was een typfout en meet idd correct.

Ik ga er eens achter na of ik één van die twee toch dichter kan brengen.
Zijn altijd de moeilijkere... liever volledig ontbreken van de voltage dan net niet..

De voltages nu schommelen zo goed als niet als ik meet, dus daar moet ik het ook niet in zoeken.

Display in de wcs94 gestoken..doet hetzelfde probleem..

Ik had gelezen dat een slechte display die -110V en -98V verder uit elkaar had rond de 20V (ipv 12V) verschil.

Display van wcs94 in A13 gestoken en deze werkt. Weliswaar met wat outgassed fenomenen maar soit. De voltages lagen nu perfect -112V en -100V.

Dus ja... bij deze nieuwe display kopen dus...

Ik vind het wel wat vreemd dat dan de spanningen zover uit elkaar komen te liggen.
Je zou nog kunnen proberen of je de zenerdiode van die spanningen kunt vervangen op de display.
Ik weet niet of je daar gemakkelijk bij kan komen. Maar in het kader van "niet geschoten is altijd mis"...

Ja idd... ga de display wel es onder de loep nemen maar reken er niet te veel op.

update: met een nieuwe display werkt het weer zoals het moet.
