Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door diesel64 » 01 sep 2011, 20:47

Een tijdje geleden heb ik een WPC CPU van een Twilight Zone hersteld van batterijschade.

Ik kan me wel voorstellen dat er wat mensen geïnteresseerd zijn om te volgen hoe zo'n herstelproces verloopt. Bovendien interesseren PCB herstellingen me nog altijd het meest in de hobby. Daarom dat ik hier even een topic maak in dezelfde stijl als de andere restauratietopics hier, maar dan eerder een miniatuurversie daarvan. :)

Vooraleer ik van start ga nog even dit. Laat dit een boodschap zijn aan iedereen die zijn half weggevreten printplaat wilt weggooien: niet doen! Alles is herstelbaar.

Zo. We beginnen met een CPU van een Twilight Zone. De kast was al zo'n 15 jaar niet open gemaakt. Meer zelfs nog: ik denk dat de originele batterijen er nog in staken (er zaten geen sporen van een schroevendraaier ofzo op de batterijhouder). Het gevolg is dat ik dit tegen kwam toen ik de kopkast enkele maanden geleden voor het eerst terug open maakte:

Afbeelding

Afbeelding

Afbeelding

Overzicht van de ganse printplaat:

Afbeelding

Op het eerste zicht lijkt het allemaal niet zo erg. Maar kijk eens goed naar deze foto (klikken erop voor full screen). Zowat alle weerstandjes in de (op de foto) onderste rij zitten onder de oxidatie. En in de tweede rij zijn er ook kleine witte puntjes oxidatie te bekennen aan de voetjes van de diodes en condensatoren. Die moeten er dus allemaal af...

Afbeelding

Dus. Hoe beginnen we hier aan? Het belangrijkste is dat je een plan hebt. Daarmee bedoel ik: bepaal van op voorhand wat je allemaal gaat vervangen en zorg dat je al die dingen in huis hebt. Vervang hierbij liever tien componenten te veel dan één te weinig. Ik doe het zo. Ik vertrek van het PCB diagram uit de handleiding, print dat af en markeer vervolgens wat ik allemaal ga vervangen.

In dit diagram heb ik de componenten die zichtbare oxidatie bevatten gemarkeerd met rood. Degenen die gemarkeerd zijn met geel bevatten geen oxidatie, maar zullen uit voorzorg toch vervangen worden. (Ja, de markeringen zijn een beetje flets. Reden: het zijn ingescande bestanden)

Afbeelding

En dan op de parts list aanduiden wat ik allemaal nodig had:

Afbeelding

Dan het echte werk. Alles er af halen wat ik aangeduid had:

Afbeelding

Afbeelding

Afbeelding

Vervolgens de oppervlakte waar de oxidatie zit EERST goed behandeld met azijn. Dat dan opgedroogd en goed opgeschuurd (met redelijk ruw schuurpapier).

Daarna nog eens behandeld met azijn en dan de azijn weggespoeld met alcohol (al geef ik toe dat gedestilleerd water hier misschien een beter oplossing was). Ik gebruik overigens azijn puur, want ik geloof niet in die verdunningen (huis-, tuin- en keukenazijn is immers al verdund).

Afbeelding

Afbeelding

Afbeelding

Vergeet ook niet de achterkant!

Afbeelding


Nu zien we ook duidelijk heel wat gebroken traces die gewoon weggevreten zijn door de oxidatie (wat wel te verwachten was met zo'n zware batterijschade).

Afbeelding


Dan kunnen we beginnen met het PCB opnieuw te populeren. Hier staan al heel wat weerstandjes terug er op:

Afbeelding

En we smijten nog wat diodes en een socket erbij:

Afbeelding

En alle overige weerstanden en condensatoren ook er op (enkel een paar sockets ontbreken nog):

Afbeelding

Afbeelding

En zo ziet het er uit nadat alles er terug op gesoldeerd is:

Afbeelding


Nu nog een tricky gedeelte. De gebroken baantjes herstellen. Da's echt een prutswerk en doe je best aan de achterkant van het PCB.

Vaak moet je ook wat creatief zijn want de gebroken traces zitten vaak in dezelfde regio (daar waar de batterijschade het ergst was). Soms is het dus bijna onmogelijk om de exacte pinnetjes met mekaar te verbinden aangezien er gewoon té veel draadjes in mekaars buurt komen te liggen. In mijn geval heb ik zo bijvoorbeeld van één LM339 chip de 12V pin niet op de originele plaats terug aangesloten, maar aan de 12V pin van zijn buur gesoldeerd.

Afbeelding


En zo ziet de CPU er uit nadat er nieuwe chips in de sockets geplaatst zijn:

Afbeelding

Afbeelding

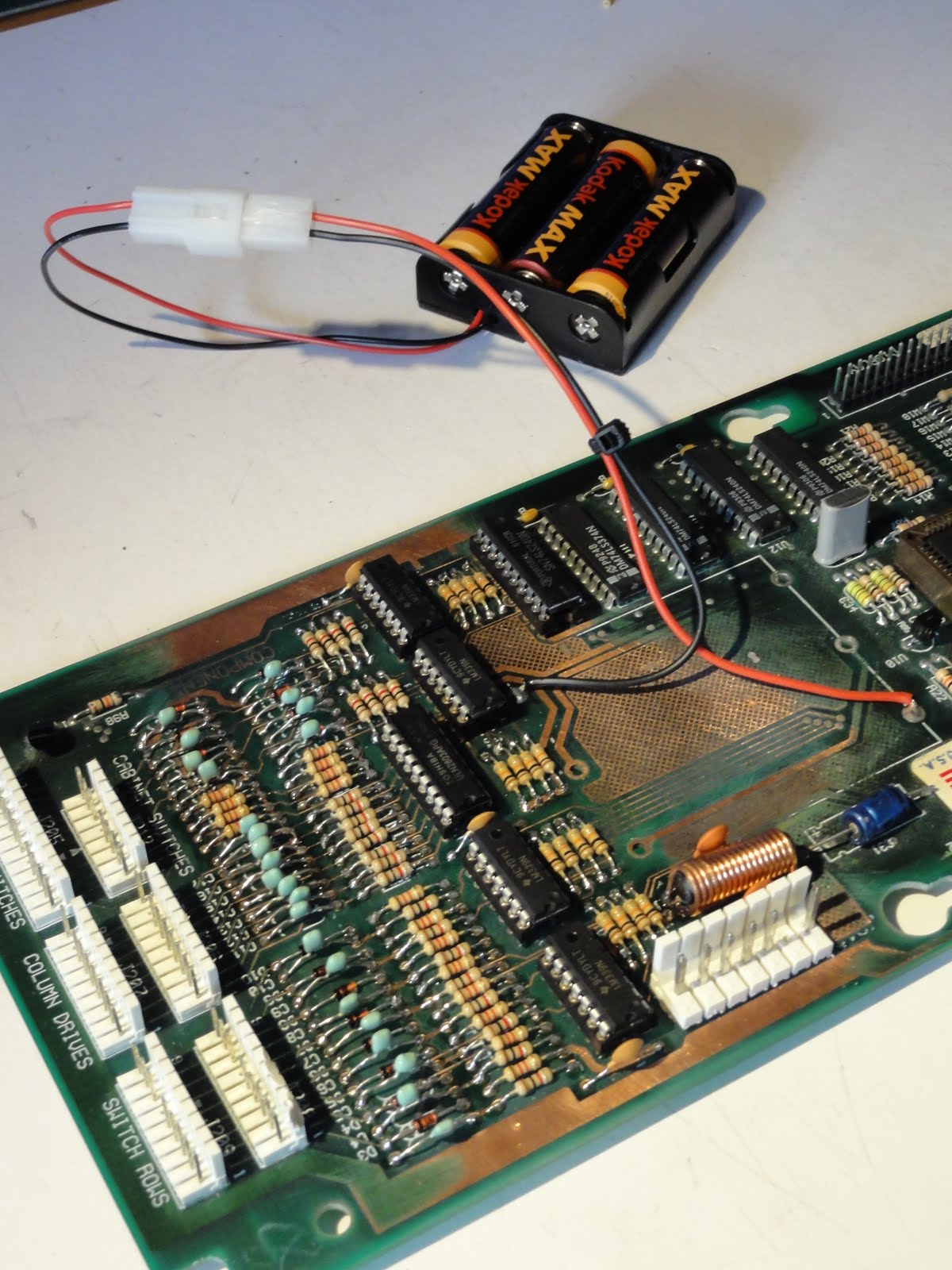

Dan rest me nog één ding: een losstaande batterijhouder mét connector er aan bevestigen:

Afbeelding


Ten slotte de CPU getest en die werkte van de eerste poging perfect. :yahoo:

Momenteel draait hij weer lekker als vanouds in zijn Twilight Zone. De eigenaar was in ieder geval in de wolken en vond mijn herstelwerk op de printplaat "een waar kunstwerkje".

Zo ver zou ik het toch niet willen drijven, maar ik kan niet ontkennen dat ik er toch wel fier op was.

Ziezo tot zover deze reparatielog. Ik heb hier geen echte tutorial van gemaakt omdat ik niet de zekerheid had dat ik alles ging kunnen coveren daarin. Bovendien wil ik zeker niet overkomen alsof ik de waarheid in pacht heb op dit gebied.

Wat ik wel nog even zou willen vermelden is het volgende: wees voorzichtig als je aan PCB herstellingen begint. Als je nog nooit aan een PCB gewerkt heb, begin dat zeker niet met een WPC CPU, want die is nogal delicaat. Ik ga hier niet beginnen met preken dat iedereen zijn handen van dit soort werk moet afhouden (want ikzelf heb ook nooit naar die raad geluisterd), maar ik wil gewoon duidelijk maken dat je het vervolgens moet opbouwen en eerst oefenen op minder delicate en minder waardevolle PCB's. En dat je natuurlijk over degelijk werkmateriaal moet beschikken, maar da's natuurlijk met alles zo.

Ik hoop dat er toch nog wat mensen zijn die iets gehad hebben aan deze hybride reparatielog/restauratietopic/mini-tutorial. :)
No shirt. No shoes. No pinball.

Gebruikersavatar
Cedric
Berichten: 827
Lid geworden op: 15 aug 2011, 20:48
Real name: Cedric Andries
Locatie: Belgium

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Cedric » 01 sep 2011, 21:08

Mooi topicje, goed gedaan van jou. Dit zal voor veel mensen eens kunnen van pas komen :clap: :clap: :good:

Gebruikersavatar
Avatar
Berichten: 1329
Lid geworden op: 10 aug 2011, 21:43
Real name: Jos Deboosere
Locatie: Belgium
Contacteer:

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Avatar » 01 sep 2011, 21:15

:respect: the King of PCB :respect: for your Royal electronic repairs !!!

Meer van datte ... HeLL YeaH !!!
A Twix a day, keeps the anorexic away !!!

Gebruikersavatar
g94
Berichten: 2804
Lid geworden op: 09 aug 2011, 09:15
Real name: Pascal Leroy
Locatie: Belgium
Contacteer:

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door g94 » 01 sep 2011, 21:34

Couldn't agree more Jos! :respect:

Gebruikersavatar
jay-jay
Berichten: 837
Lid geworden op: 14 aug 2011, 12:05
Real name: john van gemeren
Locatie: Belgium
Contacteer:

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door jay-jay » 01 sep 2011, 22:29

zeer mooi en duidelijk omschreven kristof :respect:
Hmmmmmm.......Oooooh moet zo.........

Gebruikersavatar
zwartepanter
Berichten: 6150
Lid geworden op: 14 aug 2011, 11:34
Real name: Stefan Verhoelst
Locatie: Belgium

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door zwartepanter » 02 sep 2011, 15:00

:clap: :clap: :clap:

Gebruikersavatar
Bingovit
Berichten: 4872
Lid geworden op: 13 aug 2011, 22:40
Real name: Evert Brochez
Locatie: Belgium
Contacteer:

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Bingovit » 02 sep 2011, 16:09

Mooi werk maar heb wel één bedenking hierbij, je schuurt nu de printbanen af(wat moet om de zuurschade weg te krijgen) maar hierdoor is de beschermingslaag er van verwijderd en kan die toch terug snel oxideren? :whisling:
(Tenzij ik hier over gelezen heb)

Ik heb nog niet veel zuurschade hoeven te herstellen maar na de reparatie zet ik er een lak op voor PCB's om het oxideren van de blootgelegde printbanen tegen te gaan(je kan deze natuurlijk ook gewoonweg opnieuw vertinnen ;)


Just my 2 cents :)
-->The Dark Pinball Specialist<--
*"Serving the world of pinball since 2005!"*

Gebruikersavatar
diesel64
Berichten: 2116
Lid geworden op: 14 aug 2011, 11:40
Real name: Kristof
Locatie: Belgium

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door diesel64 » 02 sep 2011, 16:55

Bingovit schreef:Mooi werk maar heb wel één bedenking hierbij, je schuurt nu de printbanen af(wat moet om de zuurschade weg te krijgen) maar hierdoor is de beschermingslaag er van verwijderd en kan die toch terug snel oxideren? :whisling:
(Tenzij ik hier over gelezen heb)

Ik heb nog niet veel zuurschade hoeven te herstellen maar na de reparatie zet ik er een lak op voor PCB's om het oxideren van de blootgelegde printbanen tegen te gaan(je kan deze natuurlijk ook gewoonweg opnieuw vertinnen ;)


Just my 2 cents :)
Hmm. Nog niet aan gedacht, maar wel een mooie tip. Natuurlijk kunnen de baantjes nu wel oxideren (door contact met de lucht), maar ze zullen niet vernietigd worden omdat er geen bijtend product meer op bevindt dat de baantjes als maar verder zal wegvreten. Volgens mij stopt dat zelfs met oxideren eens er een laagje oxide op het koper zit. Net zoals bijvoorbeeld een bronzen standbeeld of zilverwerk dat zwart wordt.

Maar toch: kun je mij een voorbeeld geven van zo'n lak? Een merk of type, bijvoorbeeld. Dan kijk ik er eens naar. :)
No shirt. No shoes. No pinball.

Gebruikersavatar
Cedric
Berichten: 827
Lid geworden op: 15 aug 2011, 20:48
Real name: Cedric Andries
Locatie: Belgium

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Cedric » 02 sep 2011, 19:24

Je kan daarvoor Plastiek 70 van Kontakt chemie gebruiken. Dit spuitbus vindt je in bijna elke electronica winkel en is voor dit gemaakt. ;)

Gebruikersavatar
Eric
Berichten: 1107
Lid geworden op: 15 aug 2011, 08:40
Real name: Eric Andries
Locatie: Belgium

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Eric » 03 sep 2011, 05:11

Knap werk en zeer leerrijke topic :respect:

Gebruikersavatar
Richard Baan
Berichten: 3849
Lid geworden op: 16 aug 2011, 09:20
Real name: Richard Baan
Locatie: The Netherlands
Contacteer:

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Richard Baan » 03 sep 2011, 09:40

Interessant! Paar vraagjes:
- hoe haal je de componenten van de ge-oxideerde pcb af? Die solderingen willen niet goed smelten met oxidatie.
- vertin je eerst het gedeelte waar de componenten weer op moeten?

Ik blijf het een moeilijke opgave vinden, dit soort reparaties. :good:
Don't take life so seriously... It's not permanent.

http://pinball.beautyvof.com/

Alles over de technische kant van de flipperkast willen weten?
Download De techniek staat voor niets

Gebruikersavatar
Cenobyte
Berichten: 2222
Lid geworden op: 15 aug 2011, 19:37
Real name: Mario van Ginneken
Locatie: The Netherlands
Contacteer:

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Cenobyte » 03 sep 2011, 14:39

Knap werk inderdaad! :clap:
diesel64 schreef:Volgens mij stopt dat zelfs met oxideren eens er een laagje oxide op het koper zit. Net zoals bijvoorbeeld een bronzen standbeeld of zilverwerk dat zwart wordt.
Koper roest inderdaad, evenals aluminium, niet door, maar vormt een oxidelaagje wat zelfs beschermend werkt. Andere metalen, zoals ijzer, roesten wel door. Bovendien roest koper volgens mij niet in reactie met zuurstof, maar met een zuur.
Groetjes,
Mario

"Getting old is inevitable, growing up is optional"

Gebruikersavatar
Q
Berichten: 3013
Lid geworden op: 12 aug 2011, 08:59
Real name: Steven
Locatie: Belgium

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Q » 04 sep 2011, 09:46

Super !! :clap:

Kan je een idee geven van de totale tijd die je daar ongeveer ingestopt hebt ?
*** Q is good for you !! ***

Gebruikersavatar
Avatar
Berichten: 1329
Lid geworden op: 10 aug 2011, 21:43
Real name: Jos Deboosere
Locatie: Belgium
Contacteer:

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Avatar » 04 sep 2011, 09:54

Richard Baan schreef:hoe haal je de componenten van de ge-oxideerde pcb af? Die solderingen willen niet goed smelten met oxidatie
Met een desoldeerstation mag dat geen prblemen geven normaalgezien. Opwarmen en wegzuigen van het tin in 1 keer.
Bij ons in het labo staat er een Pace waar ik na de uren al eens gebruik van heb gemaakt om een DMD en de print te verwisselen ... Meer info na de jump
A Twix a day, keeps the anorexic away !!!

Gebruikersavatar
zwartepanter
Berichten: 6150
Lid geworden op: 14 aug 2011, 11:34
Real name: Stefan Verhoelst
Locatie: Belgium

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door zwartepanter » 04 sep 2011, 10:04

Avatar schreef:
Richard Baan schreef:hoe haal je de componenten van de ge-oxideerde pcb af? Die solderingen willen niet goed smelten met oxidatie
Met een desoldeerstation mag dat geen prblemen geven normaalgezien. Opwarmen en wegzuigen van het tin in 1 keer.
Bij ons in het labo staat er een Pace waar ik na de uren al eens gebruik van heb gemaakt om een DMD en de print te verwisselen ... Meer info na de jump
Die wil ik ook wel. Prijs: €0 :yahoo:

Gebruikersavatar
cajoeter
Berichten: 207
Lid geworden op: 17 aug 2011, 12:33
Real name: Michel
Locatie: The Netherlands

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door cajoeter » 04 sep 2011, 11:09

Misschien een beetje off-topic maar even een aantal opmerkingen mbt diverse posts:

Koper oxideert onder invloed van zuurstof (evenals andere metalen zoals aluminium) maar dat geeft alleen een donkere bruine verkleuring, wanneer er vocht bij komt kan het dan groen worden. Dit is echter niet van toepassing op de beschadigde koperen banen op een print met batterijschade aangezien het daar komt door de base (geen zuur!) Waar een oxidatie proces stopt doordat er zich een oxide laag vormt en het metaal afgesloten wordt voor zuurstof is dat bij aantasting door de stoffen uit de batterijen niet het geval, dit zal het koper blijven aantasten tot het geneutraliseerd wordt. De base neutraliseren doe je met een zuur zoals azijn. Dit neutraliseren is dus zeer belangrijk en wanneer het niet gedaan wordt zal het proces gewoon doorgaan!

Aangetaste solderingen kun je niet zonder meer met een desoldeer station wegzuigen, de witte en/of groene prut op de solderingen zorgen ervoor dat de warmte geleiding zeer slecht is, om ze goed te kunnen laten vloeien moet je eerst verse tin toevoegen of alles zeer grondig schoon schuren.

Gebruikersavatar
Richard Baan
Berichten: 3849
Lid geworden op: 16 aug 2011, 09:20
Real name: Richard Baan
Locatie: The Netherlands
Contacteer:

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Richard Baan » 04 sep 2011, 11:13

cajoeter schreef: Aangetaste solderingen kun je niet zonder meer met een desoldeer station wegzuigen, de witte en/of groene prut op de solderingen zorgen ervoor dat de warmte geleiding zeer slecht is, om ze goed te kunnen laten vloeien moet je eerst verse tin toevoegen of alles zeer grondig schoon schuren.
Zo doe ik dat inderdaad: met een scherp mesje de prut op 1 punt wegkrabben tot het op dat punt er glimmend uit ziet. Dan met nieuwe soldeertin proberen vloeibaar te maken. Ik vroeg me alleen af of anderen een andere methode hebben.
Don't take life so seriously... It's not permanent.

http://pinball.beautyvof.com/

Alles over de technische kant van de flipperkast willen weten?
Download De techniek staat voor niets

Gebruikersavatar
g94
Berichten: 2804
Lid geworden op: 09 aug 2011, 09:15
Real name: Pascal Leroy
Locatie: Belgium
Contacteer:

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door g94 » 04 sep 2011, 11:20

cajoeter schreef:Misschien een beetje off-topic maar even een aantal opmerkingen mbt diverse posts:
Helemaal niet off topic Michel, wel integendeel. Het is net de bedoeling van deze discussies dat we er allemaal van leren en dus is jouw bemerking hier net heel belangrijk.

Gebruikersavatar
diesel64
Berichten: 2116
Lid geworden op: 14 aug 2011, 11:40
Real name: Kristof
Locatie: Belgium

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door diesel64 » 04 sep 2011, 17:26

cajoeter schreef:Misschien een beetje off-topic maar even een aantal opmerkingen mbt diverse posts:

Koper oxideert onder invloed van zuurstof (evenals andere metalen zoals aluminium) maar dat geeft alleen een donkere bruine verkleuring, wanneer er vocht bij komt kan het dan groen worden. Dit is echter niet van toepassing op de beschadigde koperen banen op een print met batterijschade aangezien het daar komt door de base (geen zuur!) Waar een oxidatie proces stopt doordat er zich een oxide laag vormt en het metaal afgesloten wordt voor zuurstof is dat bij aantasting door de stoffen uit de batterijen niet het geval, dit zal het koper blijven aantasten tot het geneutraliseerd wordt. De base neutraliseren doe je met een zuur zoals azijn. Dit neutraliseren is dus zeer belangrijk en wanneer het niet gedaan wordt zal het proces gewoon doorgaan!

Aangetaste solderingen kun je niet zonder meer met een desoldeer station wegzuigen, de witte en/of groene prut op de solderingen zorgen ervoor dat de warmte geleiding zeer slecht is, om ze goed te kunnen laten vloeien moet je eerst verse tin toevoegen of alles zeer grondig schoon schuren.
Inderdaad, dat was wat ik ook dacht (al was ik er niet 100% zeker van). Het kan dus niet echt kwaad om de herstelde plaat gewoon zo te laten en geen beschermende laag er over te spuiten.

Als ik nog een (zeer voor de hand liggende) tip mag geven i.v.m. het lossolderen: vaak is het zo dat de oxidatie zich voornamelijk bevindt aan één zijde van het PCB (de voorzijde bijvoorbeeld). Wel, in dat geval gaat het lossolderen een pak makkelijker langs de achterkant. :)

Voor de rest doe ik het gewoon zo: je soldeerbout goed vertinnen en dan het soldeersel verwarmen en opzuigen met een desoldeerpomp. Werkt bij mij meestal zeer goed. :)

Componenten zoals weerstanden hebben vaak ook wel gewoon wat bloot ijzer. Als dat niet geoxideerd is kan je ook daar warmte toevoegen.
No shirt. No shoes. No pinball.

Earl Vego
Berichten: 122
Lid geworden op: 10 jul 2013, 20:33
Real name: Tom

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Earl Vego » 12 sep 2013, 00:10

Hallo, ik heb eenzelfde soort klusje voor de boeg...

Vraagje:
Waar hebt u dat spoeltje L1 gekocht. Ik vind hem niet direct op het web... Op welk type moet ik zoeken?

De manual zegt ILN, 4.7 UH 3A... Die 4,7 zal wel micro-henri betekenen neem ik aan (vreemd dat ze hiervoor een hoofdletter U gebruiken en niet het micro teken...)

Als ik op dit type zoek bij Farnell of Conrad vind ik niets...

Thanks
Greets

Gebruikersavatar
diesel64
Berichten: 2116
Lid geworden op: 14 aug 2011, 11:40
Real name: Kristof
Locatie: Belgium

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door diesel64 » 12 sep 2013, 06:50

Die UH is inderdaad microHenry.

Een exacte vervanger van die spoel is inderdaad moeilijk te vinden. Ik dacht wel dat Great Plains Electronics ze had.

Maar... Het enige nut dat die spoel heeft is "storing" filteren uit de inkomende 5V, als ik me niet vergis. Eigenlijk kan je ze vaak gewoon weglaten en vervangen door een draadbrug.

Wat ik gedaan heb, is ze losgesoldeerd. Dan gedeeltelijk afgewonden over de lengte dat ze is aangetast door de batterijschade. En vervolgens een dag in een badje van azijn gelegd. Dan de batterijschade weggeschuurd, ze opnieuw om het staafje gewonden en teruggesoldeerd. Werkt perfect.
No shirt. No shoes. No pinball.

Gebruikersavatar
HarrieD
Berichten: 1398
Lid geworden op: 15 mei 2012, 10:14
Real name: Harrie D
Locatie: The Netherlands
Contacteer:

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door HarrieD » 12 sep 2013, 07:47

diesel64 schreef:Die UH is inderdaad microHenry.
Moet je een jukebox manual maar eens doorspitten, daar word je helemaal pisleip van. 47 MF => 47uF. 3000 mmf => 3nF. Voor je daar achter bent zeg.
Mijn projecten: http://www.flippergast.nl

In de collectie: AIQ PRO, Jurassic Park PRO, Stranger Things PRO, GOTG PRO, TZ, WW, Fire!, Outrun, Track & Field, MsPacman, Neo Geo mame cabinet (2 stuks).
Retired: ID4, F14, BTTF, ES, Seeburg V200, Cyclone, POTC, Space Station, CFTBL, BOP, The Munsters PRO, Aerosmith PRO, FH

Earl Vego
Berichten: 122
Lid geworden op: 10 jul 2013, 20:33
Real name: Tom

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Earl Vego » 12 sep 2013, 11:18

Hello,

Is het koper van deze spoeltjes geisoleerd van elkaar door een lak? Zoja hebt u deze opnieuw gelakt, na het kuisen?

MvG.
Earl vego

Earl Vego
Berichten: 122
Lid geworden op: 10 jul 2013, 20:33
Real name: Tom

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Earl Vego » 14 sep 2013, 20:49

Hello,

Ik ben van in eerste plaats van plan de originele te kuisen.
Maar...
ik heb deze gevonden bij conrad:
Fastron Inductiviteit 5RCC 5RCC-4R7M-00 Inductiviteit 4.7 µH Weerstand 0.008 Ω 5 A
Ziet er ook bijna exact hetzelfde uit..

Het kost 90 cent...
Deze is wel 5A en de originele is 3A maar dat zou geen kwaad mogen kunnen denk ik omdat het meer is dan 3A en niet minder...

Zou dit volgens jullie een goeie vervanger zijn moest er bij de herstelling iets mis gaan...?
(De draadbrug is natuurlijk ook nog altijd een optie, maar 90 cent is nu ook de grote kost niet hé :) )

Greets

Tatanka1961
Berichten: 82
Lid geworden op: 13 jul 2012, 22:10
Real name: Guy
Locatie: Belgium

Re: Reparatielog: Batterijschade WPC CPU (TZ)

Bericht door Tatanka1961 » 19 sep 2013, 20:54

Ik heb ondertussen ook al wat ervaring met het herstellen van PCB's. En ik wil hier dan ook graag mijn opmerkingen bijdragen:
  • * Zoals reeds vermeld is het lang niet voor iedereen weggelegd. Dubbelzijdige PCB's zijn al niet zo eenvoudig te desolderen, maar door batterij "zuur" (eigenlijk is het een base) aangetaste kontakten laten zich heel moeilijk lossolderen.
    De handigste manier (volgens mij) is alle pennetjes met een gewone soldeerbout en een tangetje eruit trekken; daarna met desoldeerbout de gaatjes vrijmaken. Een tijdrovend werkje!
  • * Ik heb onlangs zelf ook een Williams WPC board onder handen genomen met zware batterijschade. De kwaliteit van de Williams PCB is niet zo best. Printsporen komen gemakkelijk los bij het verwijderen van componenten. Ook zijn er veel printsporen onderbroken door de oxidatie. Ik heb dan ook besloten om deze PCB niet te herstellen. Ik heb er namelijk mijn twijfels bij of deze achteraf nog betrouwbaar zou zijn. Het is heel lovenswaardig wat je hier gedaan hebt, maar ik vind het al de tijd en effort die je er aan besteed niet waard...
    Ik ben ook aan een oude Bally MPU bezig. De kwaliteit van de PCB is stukken beter. Daar moet je al heel veel moeite doen om een printspoor te bescadigen.
  • * Wanneer ik de printsporen afgeschuurd heb, dan vertin ik die toch. Dat ziet er niet alleen mooier uit, maar het verstevigt ook de verbinding doordat je er een laagje tin bovenop legt en zo de 'sectie' van de verbinding vergroot.
  • * Het is niet mijn bedoeling om negatief te zijn, maar wanneer ik de fotos zo eens bekijk zie ik toch wel vrij slechte solderingen. Het board mag dan wel werken, maar ik betwijfel of het dat lang gaat doen met spanningen en trillingen die in een flipperkast voorkomen...
    Je moet maar eens hier kijken om een idee te krijgen van goede (en slechte) soldeerverbindingen: http://learn.adafruit.com/adafruit-guid ... n-problems
    Het belangrijkste is net lang genoeg verwarmen dat het tin mooi uitvloeit en de volledige soldeerpad bedekt.
diesel64 schreef: Wat ik gedaan heb, is ze losgesoldeerd. Dan gedeeltelijk afgewonden over de lengte dat ze is aangetast door de batterijschade. En vervolgens een dag in een badje van azijn gelegd. Dan de batterijschade weggeschuurd, ze opnieuw om het staafje gewonden en teruggesoldeerd. Werkt perfect.
Dat zal idd wel werken, maar de waarde van de spoel zal niet meer kloppen. Die draad is namelijk gelakt (isolatie) en door het afschuren ga je die isolatie verwijderen. Bij het terug oprollen van de draad komen de windingen tegen elkaar te liggen en maken "kortsluiting" waardoor de waarde van de spoel niet meer klopt.
Die spoeltjes zijn trouwens niet zo heel moeilijk te vinden bij de "betere" electronica online shops. Ik heb er onlangs nog besteld bij bürklin : https://www.buerklin.com/default.asp?ev ... xLoad=true

Zo, dat was "my 2 cents"...

Plaats reactie
