Bally AS 2518 35 Switch Matrix

[jean-marc]

Hallo, ik heb een probleem met een Bally AS 2518 35 Switch Matrix.
Wat betreft de schakelmatrix: wanneer een schakelaar in de laatste kolom
wordt geactiveerd, wordt de gelijkwaardig schakelaar in kolom twee ook match.
Meer een kortsluiting in de draden of een diode die geleidt?
Dank u voor uw aandacht, Jim

[Richard Baan]

Klinkt als een diode.
Zie mijn onderschrift "de techniek staat voor niets" hfst switch matrix.

De kapotte diode is waarschijnlijk van een switch die continu gemaakt is. Bijv een bal die in een saucer ligt of een drop target die naar beneden staat.

Welke kast is het?

[jean-marc]

Centaur II

[Richard Baan]

De kapotte diode verwacht ik in kolom 2 als ik je verhaal lees.

Als je het hebt over kolom 2 bedoel je dan die word aangestuurd door ST1 of ST2?
(Immers is de eerste kolom ST0)

De 2e kolom(ST1) heeft veel contacten in het deurtje.
Opmerkelijk is dat de coin switches geen diode hebben.
Staan die dus continu geactiveerd dan zul je dit probleem ook krijgen.

[Richard Baan]

Zet de kast eens in de switch test.
Koppel dan het deurtje eens af (is een connector)
Kijk dan of het probleem er nog is

[jean-marc]

ik zal proberen met de connector van de deur af (binnen tien minutjes). gisteren heb ik sommige dioden van de deur verplaast (coin 1,2,3, start, maar slam tilt niet). bizarre : de diode van coin 1,2,3 lijken te gaan in beiden richtingen. ik kom huis aan binnen 20min

[jean-marc]

Ik startte een spelletje en verbrak de verbinding vijf centimeter van de deur, maar hetzelfde resultaat. Daarna startte ik een spelletje en verbrak de MPU J3 verbinding , maar hetzelfde resultaat. wanneer ik zeg dat de diodes van de schakelaars coin1, coin2 en coin3 in beide richtingen doorlaten, dan passeert het slechts 0,002. Terwijl bij de andere diode, wanneer het gaat door, ik krijg 0,5 en niet 0,002.

[jean-marc]

(voor mij 2de colom was die met coin1, coin2, coin3,slam en tilt)

[jean-marc]

[/img]

[jean-marc]

[/img]

[jean-marc]

morgen zal ik controlleren de positie tussen ST1 en I3.
zorgt het voor vier schakelaars (1+2+1) ?

en ook controlleren de drie tilt schakelaars en de twee van de slam.

[Richard Baan]

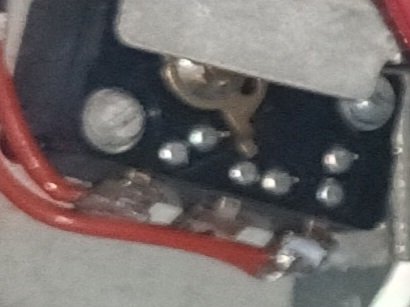

Bij mijn oude ballys zitten er geen dioden op de coin switches
Tevens zit de bedrading op de 2 buitenste aansluitingen

[Richard Baan]

Zo
