8BD S&T derde flash altijd aan

[Gottlieb collector]

Hier dan het volgende probleem, maar dit is er misschien wel eentje voor echte board specialisten…
Het geluidsbord S&T blijft hangen bij de derde flash, en deze derde flash blijft dan continue branden.
Heb al pia U11 vervangen maar blijft hetzelfde
Alle condensatoren, twee pots zijn vernieuwd, U7 heb ik ook als is vervangen, connector pinnen opnieuw gesoldeerd…
Heb wel geen idee of de jumpers correct geplaatst zijn,
dit is een bord dat ik nog in stock had liggen maar waar er wel drie nieuwe roms zijn in geplaatst op U3,U4 en U5

[Richard Baan]

Controleer eerst even of de jumpers correct zijn.
Daarna pas verder zoeken.

[Gottlieb collector]

Ok dan moet ik is uitvogelen waar/welke jumpers er moeten worden geplaatst voor deze configuratie…

[Gottlieb collector]

Ik zie dat bij rom U3 en U5 gebruik is gemaakt van een rom type 2532 maar bij U4 2516… is dat mogelijk? Want voor die laatste vind ik niet meteen welke jumper setting ik moet gebruiken…

[inkochnito]

Dit is misschien handig voor de jumpers.

Start met het vervangen van de ic-voeten.
Ik weet dat het een vervelend werk is, maar echt noodzakelijk als je het bord betrouwbaar wil hebben.
Het kost ongeveer een uurtje a anderhalf, maar dan heb je dat probleem uitgesloten (mits je het secuur doet).
Vaak zijn pootjes aangetast van het voetje, maar dat kan je niet zien zonder het frame van het voetje te lichten.
En als je het frame gelicht hebt, kan je het weer niet meer terug plaatsen.

Ik denk niet dat de eproms een probleem zijn omdat het bord begint met testen.
Een 2516 is trouwens gelijk aan een 2716.
Je kan de pia's makkelijk testen in een werkend cpu bord.
Even als de 6810 ram (maar die is goed omdat het programma verder stapt naar de pia).


[Gottlieb collector]

Peter, bedoel je dan de 40 pin ic van U11 of meerdere ic voetjes ?
Ik heb de indruk dat de jumper setting juist staat maar moet ik nog is dubbel checken …

[inkochnito]

Ik doe ze altijd allemaal.
Anders ben je steeds op zoek naar een volgend slecht ic-voetje.
Zo weet je dat ze allemaal goed zijn en hoef je daar niet meer aan te denken.

[Richard Baan]

Ik zie dat bij rom U3 en U5 gebruik is gemaakt van een rom type 2532 maar bij U4 2516… is dat mogelijk? Want voor die laatste vind ik niet meteen welke jumper setting ik moet gebruiken…

Als ik Google AI mag geloven is dit zelfs de standaard configuratie.

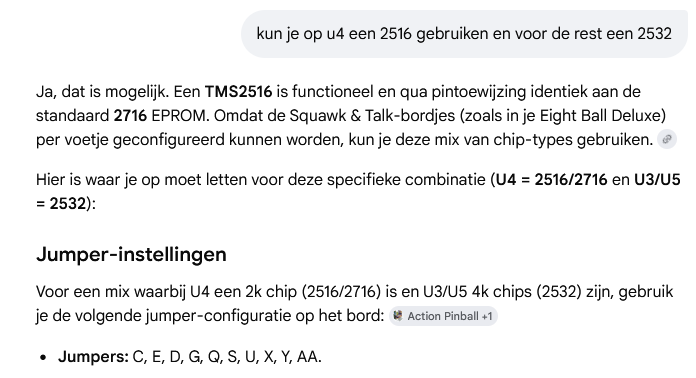

Onderstaand is de jumper configuratie voor deze opzet volgens Google AI.

Zelf heb ik niet genoeg ervaring met rommen om daar iets over te adviseren...

[inkochnito]

Als ik Google AI mag geloven is dit zelfs de standaard configuratie.

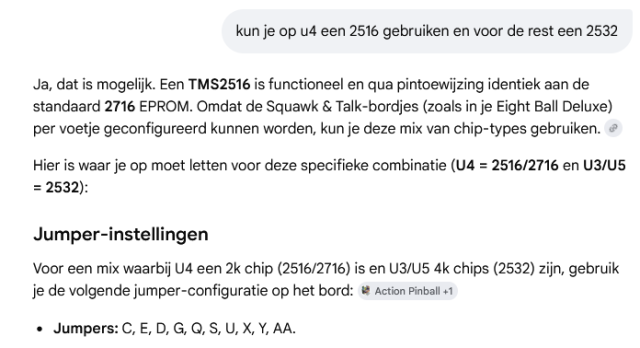

Onderstaand is de jumper configuratie voor deze opzet volgens Google AI.

Zelf heb ik niet genoeg ervaring met rommen om daar iets over te adviseren...

Je moet gewoon weten welke eproms je erop heb zitten.
Dat kan AI niet zien.
Je zal zelf het label eraf moeten pulken om het te kunnen lezen.
Standaard is niet altijd correct.
Ik heb al diverse keren een 2732 gebruikt in plaats van een 2532 omdat die niet beschikbaar was.
Dan ga je "standaard" de mist in.

[Richard Baan]

Dat type had Tierry hierboven al aangegeven.

En zo moeilijk is het ook weer niet. Gewoon a11 de 5v en gnd aansluiten zoals het ic het verwacht.

[Gottlieb collector]

Heb enkel het IC voet U11 40 pin vervangen maar zag er eigenlijk nog heel netjes uit.
Na test nog altijd de drie flashes
Voor jumpers Q,U en X staat er telkens origineel een soort bruine weerstand met één streepje, mss dat ik is moet proberen deze te vervangen door telkens een echte jumper ???

[inkochnito]

Dat is eigenlijk een nul ohm weerstand.
Deze heeft één zwarte band, zwart is 0 (nul).
Hezelfde dus als een jumper, maar is uitgevoerd als weerstand voor de soldeermachine.

Kan je een video plaatsen van het opstarten?
Ik heb mijn twijfel of je bij het juiste ic zit....

[Richard Baan]

U12 misschien?

[Gottlieb collector]

Heb een filmpje doorgestuurd naar Peter waar dus de drie flashes te zien zijn
Heb al is gewisseld met enkele ic’s 6821 maar ben niet zeker of deze wel ok zijn, zal er toch is enkele nieuwe moeten bestellen…
In elk geval geen verbetering, nog altijd de drie flashes

U12 is leeg omdat er een 6808 cpu wordt gebruikt
Zou U6 misschien de schuldige kunnen zijn ???

[Richard Baan]

U12 hoort er bij ebd wel in te zitten volgens mij
Fathom als enige niet dacht ik

[Gottlieb collector]

Dat kan ik nog is proberen ( als ik deze ic ergens liggen heb )
En dan alle EE jumpers verwijderen lees ik …

[Richard Baan]

Volgens mij ben je hiermee op de goede weg

[inkochnito]

Het was mij helemaal niet opgevallen dat de AY-3-8912 chip er niet op zit.
Excuses, daarvoor.
Ja, die chip moet er wel opzitten.
In het lijstje dat ik eerder al gepost heb staat welke kasten geen AY chip gebruiken en dan moeten de EE jumpers er dus in zitten.
Eightball Deluxe staat er niet bij, dus moet de AY-3-8912 chip er in zitten.
Anders stapt hij niet verder.

[Gottlieb collector]

Heb een oude U12 geplaats en de vijf EE jumpers verwijderd.
Heb nu vier flashes maar de laatste flash is precies iets later en twijfelachtig, nadien blijft de led uit.
Nog altijd geen squawlk and talk geluid

[Richard Baan]

Zit u8 goed in zijn voetje?
Heb je de -5v?

De -5v wordt van de GI spanning gemaakt. Die moet wel aanwezig zijn.

[Gottlieb collector]

Heb inderdaad geen -5 volt dus wordt VR2 spanningsregelaar mijn volgende gok.
Ga deze wel moeten bestellen, even wachten dus maar ooit moeten we er komen denk ik dan…
