Fathom probleempje

[Pascal]

Ik heb een tijdje geleden een "free play" rom in mijn Fathom willen steken.
Ik moest toen die twee draadjes op mij bord "verleggen"
maar uiteindelijk werkte het niet.
ik heb toen alles terug naar orgineel gemaakt.
maar kort daarna kreeg ik een probleem:
als ik de eerste droptarget rechts onder schiet (voor de gelockte bal) gaat de 2x niet aan.
en ook de droptargets (die naast elkaar) links werken niet meer zoals het hoort.

iemand een idee waar ik het probleem moet gaan zoeken?
ik heb de orginele rom al eens uitgehaald en de pootje licht geschuurd voor een goed contact.

[Richard Baan]

Ik zie daar in het schema nog niet echt logica in.

Eerst eens een overzicht maken in de switch test. Welke contacten het allemaal niet doen. Even een compleet beeld.

Dan eens in het schema kijken of er logica te ontdekken is.

[Pascal]

ik ging net testen wat wel en niet' werkt en nu merk ik dat alles weer perfect werkt.
het moet toch ergens een slecht contact zijn.
ik heb niets aangeraakt in de kopkast of kabinet.

[Richard Baan]

Gewoon wat vieze contacten misschien? Die 6 aan de linker kant zien in 1 strobe. Maar de rechter kant niet.

Even in de gaten houden

[David Pinball Wizz]

Misschien een corrupte ram/rom chip ofzo... hoeft niet persé speelveldtechnisch te zijn.

[Pascal]

zoals het probleem 'vanzelf' wegging, is het 'vanzelf' weer terug gekomen.

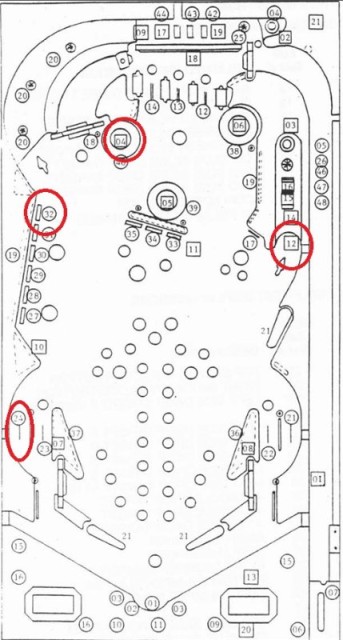

dus even een overzicht van het probleem: er zijn blijkbaar een aantal switchen die het plots niet meer doen:
droptarget links boven
popbumper links
linker outlane (is eigenlijk de inlane)
rechts onderste droptarget

wie ziet er een logica in?

[Richard Baan]

Ze zitten allen in rij I7.

Connector op de mpu?
Even reseaten?

[Pascal]

welke connector precies ?

[zwartepanter]

Achterkant van die rom eens bekijken? Bedrading en switchen bekijken van de probleemgevallen?

[Richard Baan]

welke connector precies ?

J2 van de mpu. Die zit rechts boven op de print

[zwartepanter]

welke connector precies ?

J2 van de mpu. Die zit rechts boven op de print

Soms een draadje dat niet goed meer in de connector vastzit idd. Kan dan wel, dan niet eens contact maken.

[Pascal]

welke connector precies ?

J2 van de mpu. Die zit rechts boven op de print

bedankt Richard, deze was inderdaad de oorzaak
