Elco's vervangen Capcom Airborne

[MarcelZwolle]

Pas wel op met die elco's, ik zie dat je deze niet op de kop mag houden
Op die foto zie je mooi het verschil tussen 'snap in' (die in dat doosje) en radiaal (die in dat zakje rechtsonder)!

Ook wel leuk om te lezen, dat je inderdaad weer kunt voelen welke elco zeker defect is! (En natuurlijk is het dan beter om ze allemaal te vervangen, daar is wat mij betreft ook geen discussie voor nodig)

Succes met de klus!

[vmuniverse]

Pas wel op met die elco's, ik zie dat je deze niet op de kop mag houden
Op die foto zie je mooi het verschil tussen 'snap in' (die in dat doosje) en radiaal (die in dat zakje rechtsonder)!

Ook wel leuk om te lezen, dat je inderdaad weer kunt voelen welke elco zeker defect is! (En natuurlijk is het dan beter om ze allemaal te vervangen, daar is wat mij betreft ook geen discussie voor nodig)

Succes met de klus!

Niet op de kop mag houden? Ze zijn vanuit Amerika verscheept dus ik denk dat ze wel op hun kop zijn geweest. Ook hangen de elko's binnenkort op hun zij omdat de pcb opgehangen wordt in de backbox

[MarcelZwolle]

Tja, ik heb het niet verzonnen, het staat toch echt op het doosje!

[vmuniverse]

Oh hahaha dat. Ja "this side up" ik denk dat het te maken heeft dat dat de bovenkant is en dat ze er dan niet uitvallen als je het doosje opent

[vmuniverse]

Nou ik heb de elko's van het power board afgesoldeerd en het zijn dus gewoon "snap-ins" terwijl de officiële capcom handleiding van deze flipperkast zegt dat het "radial" is.
Gelukkig maar want de nieuwe elko's zijn snap-ins.

[Richard Baan]

Radiaal wil ook alleen maar zeggen dat de pootjes aan 1 kant zitten. De elco's staan dus op de print.

Snap in is denk ik gewoon een sub uitvoering van radiaal voor de grotere capaciteiten. Of misschien vond men het handiger voor montage.

[vmuniverse]

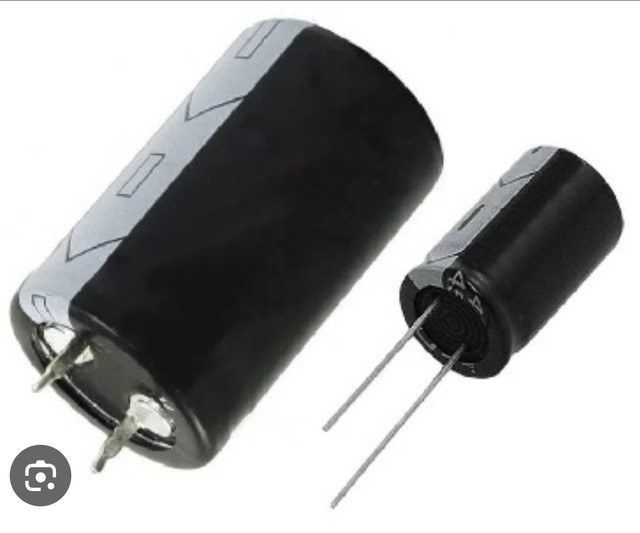

De linker is een snap-in en de rechter is radial.
Toch wel apart...want ik heb hier de officiële handleiding liggen waar duidelijk staat radial voor de 15000uf elko's
Misschien zijn ze in het verleden al een keer vervangen geweest of de handleiding is niet goed.

[inkochnito]

Snap-in condensatoren worden in feite in de gaatjes "gesnapt".
Vaak met de hand, soms automatisch.
De snap-in condensatoren blijven door de snap-in in de gaatjes zitten tijdens het automatische solderen of soldeerbad.
Een radiaal condensator met lange draden gaat wel eens scheef hangen of wordt op een andere manier van zijn plaats gedrukt doordat er lange draden aan zitten.
Daarom kiest een fabrikant vaak voor snap-in condensatoren tijdens het automatische fabrikage proces.

Dat is het verschil.
De werking is volledig hetzelfde.
Beide zijn radiaal condensatoren.

[vmuniverse]

Alle 6 de elko's zijn vervangen + de 2 kleine ernaast.
Ik moet nog 1 elko op het power board vervangen. De nieuwe elko die ik er voor had was te breed dus moest een nieuwe bestellen. Was best spannend om de flipperkast aan te zetten maar alles werkt.
