Die twee rode draden op één contactpunt is normaal.

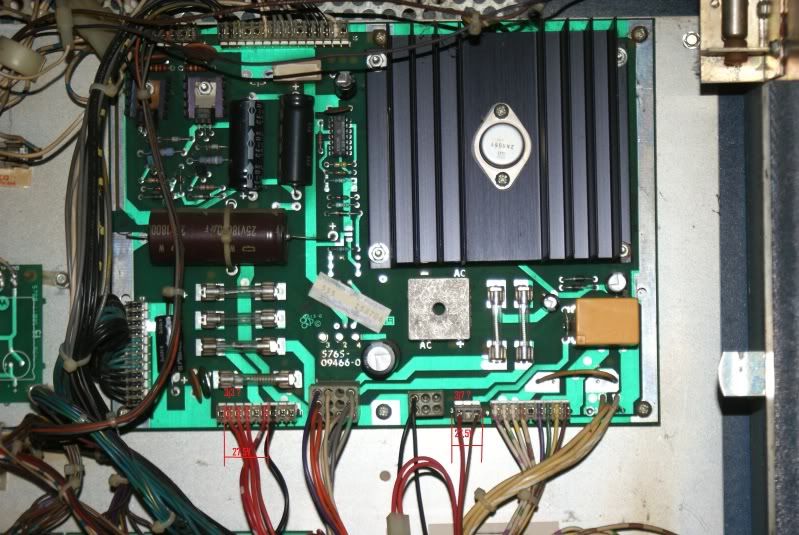

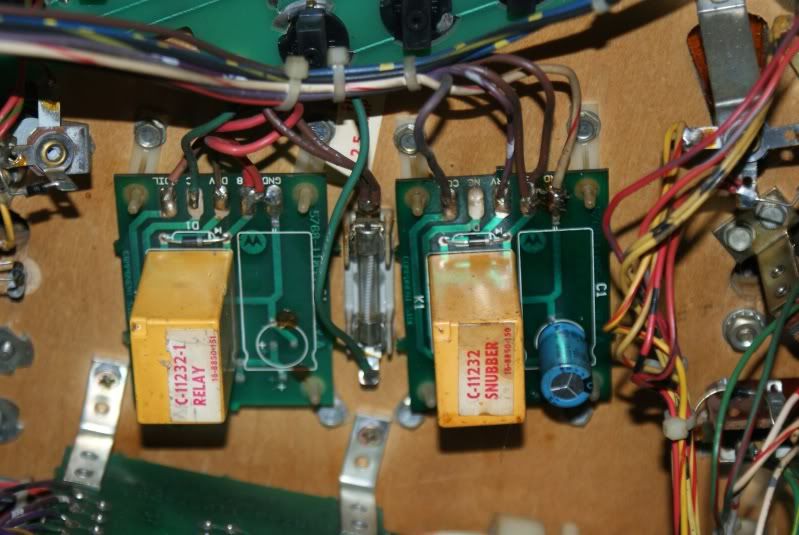

Het probleem met die relais-bordjes is dat het niet altijd even duidelijk is welke dat voor wat gebruikt worden. Williams gebruikte immers dezelfde relaisbordjes voor die selectie als voor het aan/uit schakelen van de bumpers, slingshots en flippers. Het is dus draden volgen als je wilt weten welk bordje voor de selectie gebruikt wordt.
Misschien leg ik best even dat selectiemechanisme kort uit? Dan ga je makkelijker kunnen debuggen...
Wel... In het begin van de jaren 80 was er eens een bedrijfje genaamd Williams dat flipperkasten maakte...
Ze hadden dus bij de introductie van System 11 een PCB ontworpen dat de functionaliteit van CPU en Driver combineerde. Dit mainboard leest dus zowel alle switches uit, draait de game software, stuurt de spoelen en flashers aan...
Om de spoelen en flashers aan te sturen hadden ze een aantal transistoren voorzien. Al heel gauw in de productie bleek dat dit aantal schromelijk onderschat werd. Dus hebben ze een techniek ontwikkeld om meer spoelen te kunnen aansturen dan er transistoren aanwezig zijn. Dit doen ze door sommige spoelen te "multiplexen". Deze ge-multiplexte spoelen noemen in de manual de "Switched Solenoids".
Wel, hoe werkt dit nu? Williams maakt gebruik van twee "banks". De A-bank en de C-bank. Iedere transistor die aan zo'n Switched Solenoid is gekoppeld, is eigenlijk aan twee spoelen tegelijk gekoppeld. Eenmaal aan de A-spoel en eenmaal aan de C-spoel. Bijvoorbeeld: op Millionaire wordt transistor Q33 gebruikt om spoel 01A en om spoel 01C aan te sturen.
"Maar beste Kristof, hoe kan dat in godsnaam?", hoor ik u al zeggen.
Wel het is zo dat nooit beide banks tegelijk voorzien worden van stroom. Met een relais wordt geselecteerd of er stroom staat op alle A-spoelen of op alle C-spoelen. Maar nooit tegelijk. Deze relais noemt de "Solenoid A/C Select Relay" en wordt aangestuurd met transistor Q8.
Om dus spoel 01A aan te sturen moet je transistor Q33 gebruiken en met transistor Q8 de relais in de juiste richting zetten.
Zo zie je dus dat je met n+1 transistoren 2n spoelen kan aansturen.
Het nadeel van deze techniek is natuurlijk dat je nooit exact tegelijk eender welke A-spoel met eender welke C-spoel kan aansturen. Maar als je ze een beetje strategisch kiest, is dat geen probleem.
Om een lang verhaal kort te maken: Als je niet meer kan selecteren tussen A en C (en dus in jouw geval altijd C geactiveerd wordt) is de kans groot dat ofwel transistor Q8 kapot is ofwel de relais. Ik zou eens beginnen met naar Q8 te kijken.
