Zelfbouw Beverly Hills Cop flipperkast

[MeesterPieter]

eerst test met de nieuwe controller aan het speelveld









stukje bij beetje alles aansluiten en testen

[MeesterPieter]

alles wat ik bedraad had heb ik nu wel ongeveer aangesloten, meeste daarvan werkt ook al, binnenkort maar weer eens een middagje solderen om bekabeling aan de overige schakelaars en spoelen te maken.

[MeesterPieter]

de rest van de schakelaars aan het solderen geweest

[MeesterPieter]

Qua thema wordt het dus beverly hills cop.

Een van de schetsen die ik gemaakt heb wat het idee is qua artwork



Dit sluit al aan bij de inserts die ik in het speelveld geplaatst heb, in het politiebureau moeten dan de modes weergegeven kunnen worden, axel is de ballsaver etc.

ook al bezig geweest om wat geluid en stemmen uit de films te rippen voor de spelmodes.

voor het cabinet heb ik ook al wat schetsen gemaakt qua artwork, maar nog niks waar ik tevreden mee was

Maargoed.. voorlopig eerst verder om het speelveld volledig aan te sluiten en werkend te krijgen, vervolgens de verlichting van de inserts toe gaan voegen, en beginnen met de eerste spelmodussen erin te bouwen.

nieuwe ideeën voor het artwork zijn overigens altijd welkom

[MeesterPieter]

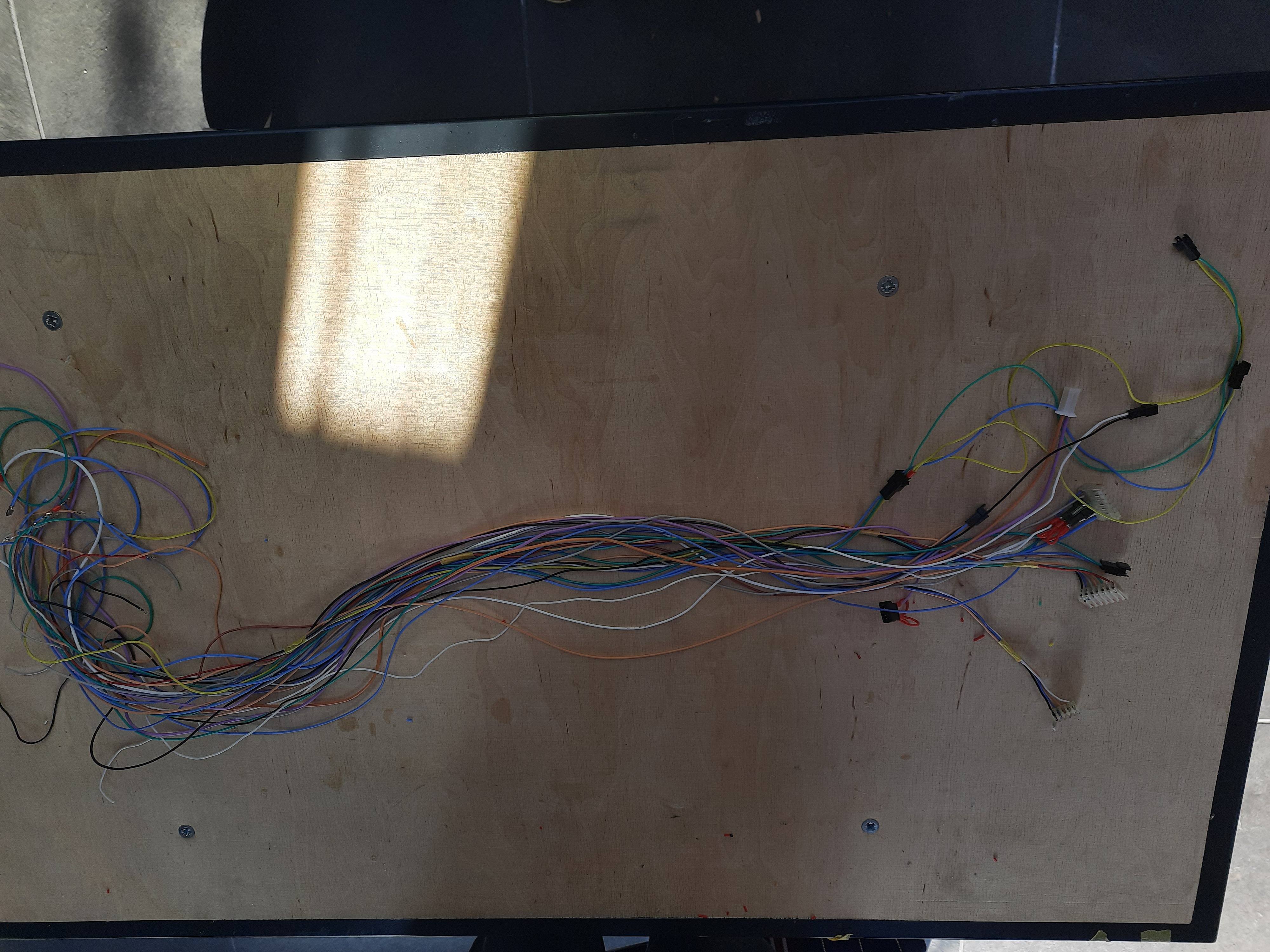

weer een hoop nieuwe bekabeling aan het maken











De string met leds die ik had is prima voor mijn decoratieproject maar voor onder het speelveld vond ik ze wat te onhandig. Binnenkort eens wat andere WS2812 leds testen die ik wat makkelijker met losse connectors aan kan gaan sluiten. kosten 3x niks uit china dus dat is altijd fijn, en met een beugeltje past het makkelijk onder het speelveld.

[MeesterPieter]

eerste led aansgesloten, werkt in ieder geval. kan ik met de software verder om wat meer lampjes in het systeem te zetten tot ik wat meer onderdelen binnen heb

[MeesterPieter]

Ondertussen heb ik vrijwel alles mechanisch werkend, alsook score en wat geluid.

er moeten nog wat kleine dingen aan het speelveld aangepast worden en daarna kan ik me wat meer bezig gaan houden met het game-design en de verlichting e.d.



ondertussen ook al wat posts en rubbers weer toegevoegd

[MeesterPieter]

om te voorkomen dat ik de lampjes per ongelijk kort sluit met aansluiten heb ik maar 2 verschillende connectors gepakt zodat de ingaande draad en de uitgaande draad niet verwisselbaar zijn.

[MeesterPieter]

Het speelveld had ik al eerder ingescand, zo kan ik in ieder geval vrij accuraat alle verlichting van de inserts op elkaar af gaan stemmen.

[MeesterPieter]

Ook wel leuk, het ingescande speelveld onder de autocad tekening op basis waarvan ik hem gemaakt heb. Alle wijzigingen kan ik zo weer bijwerken, toch wijkt het een en ander best wat af. krijg je ervan als je alles met de hand doet

[MeesterPieter]

leds voor de middelste drop targets werken nu in de attract mode, een simpele colorwipe ingesteld om de kleuren te testen, maar daar klopt iets nog niet helemaal...

[MeesterPieter]

Ik moet nog even kijken hoe ik het instel maar de kleurkanalen lijken verkeerd ingesteld voor de leds die ik gebruik

[MeesterPieter]

lampkleuren was inderdaad instelling aanpassen naar GRB, dus dat is gelukt.

de bedrading is nu in grote plukken wel bij elkaar gebonden, maar behoeft nog wel een keer wat aandacht als ik het speelveld in het cabinet wil gaan hangen, voor nu acceptabel

[MeesterPieter]

Deze week eens gefilmd hoe ik aan het werk ben,

Ondanks dat ik geen grote werkruimte heb werkt het zo toch vrij goed.

[MeesterPieter]

bezig geweest met het afstellen van wat zaken, en bezig om wat meer leds te gaan monteren

[MeesterPieter]

Ik weet niet of iemand mijn project nog volgt, de laatste update is alweer van even terug, weinig tijd gemaakt voor het flipperproject de afgelopen tijd, als jullie het nog leuk vinden kan ik de voortgang nog wel blijven posten



mijn werkplek



voor de lampjes had ik gedacht een deel connectors te gebruiken en een deel aan elkaar te solderen, daar heb ik standaard bedrading voor gepakt die bij veel van dit soort leds gebruikt wordt, maar dit bleek achteraf wat minder handig met solderen omdat dit te snel weer af breekt




altijd fijn als het begint te werken en ergens op gaat lijken







uiteindelijk gewoon dezelfde siliconen bedrading gebruikt als die ik voor de sensors gebruik, deze gaat niet kapot als ik het rechtstreeks soldeer en werkt ook met de connectors beter. Had ik eerder moeten doen want ik heb veel te lang geklooid met de andere bedrading maargoed





zo veel mogelijk toch alles met connectors aan elkaar maken, want dat is toch het makkelijkste plaatsen en wisselen, alleen een hele hoop connectortjes krimpen. ondertussen ook daarvoor maar wat fatsoenlijk gereedschap voor gezocht

[Richard Baan]

Zeker heel leuk om te volgen!

[davalve]

Absoluut,

Keep them coming

[zwartepanter]

Ik vind zo een project ook altijd leuk om te volgen.

[MeesterPieter]

[Ferry2]

Ik volg het hoor !
Ziet er professional uit hoor

[MeesterPieter]

Thanks

Voor de leds heb ik (goedkope) Ws2812 printplaatjes uit china gebruikt, ik heb de houders als een paar keer laten zien.

ik gebruik een 3D pen om de printplaatjes mooi vast te smelten aan de houders, zodat ze stevig zitten.

zowieso is zo'n 3d pen dus wel handig om te hebben, je kan er dus eenvoudig dingen mee aan elkaar smelten, zo heb ik de baan onder het speelveld uit meerdere delen geprint, en daarna met de 3D pen aan elkaar gemaakt, daarmee is het super stevig als je het langzaam op laat warmen en goed laat versmelten.

voor wie het interessant vind dacht ik een kleine video te maken hoe ik die printplaatjes op de houders maak.

[MeesterPieter]

alle lampjes ondertussen aangesloten en werkend.
voor de subway moet ik nog een wat nettere oplossing maken, de bal loopt daar nu vast ter hoogte van de lampjes. binnenkort eens tijd maken om een fatsoenlijke lichtshow in te stellen, en de lampjes in het spel te integreren

[davalve]

Knap stukje werk weer. Ik blijf het volgen.
Benieuwd ook hoe je straks het speelveld aanpakt.

[Richard Baan]

Is dat die cobrapin? Werkt dat een beetje gemakkelijk?

En het instellen van een lichtshow? Zitten daar standaard routines bij of moet je dat zelf uitvogelen?
