Whitewater 'flipt'

[untamed67]

Sinds 2 weken eigenaar van een Whitewater. Sinds dit weekend doet deze heel raar en valt er niet meer op te spelen...

Je zet hem aan, doet niks, bonus begint te tellen, jets beginnen te werken, GI gaat van normaal naar dim bij ieder jet knal...

Heb vandaag de CPU kaart opgepoetst en dacht hiermee een oplossing te hebben maar het werd alleen maar slechter (gepoetst met 50/50 azijn/distilled water en nadien met isopropyl alcohol 99%)

Initieel (dit weekend) was het precies dat iedere switch iets anders mee activeerde dan z'n eigen ding. Vb letter i was ofwel closed en onbruikbaar of bruikbaar en dan ging telkens de rechter jet (solenoid 12) mee in actie.

Ander vb was bal beetje naar voor duwen en als deze terug op het contact kwam (ball shooter 53) ging de rechter slingshot af (52).

Eerst dacht ik rij 44 in de problemen, de 34 (letter i) en 44 right loop deden raar, ook de 74 hot foot activeerde mee de rechterjet . Die jet heeft echter switch 17 in de matrix...

Toen moest er dus gespeeld worden om iets te veroorzaken, nu (na cpu card clean) gewoon bij gamestart zonder bal af te schieten slaat hij door !

Alle diodes gemeten en gaven allemaal 0.600 in diode stand. behalve de 44. Deze gaf ook beep in continue mode (al de anderen niet). Andere diode op geplaatst N4004 (had nog eentje van een coil) maar bleef hetzelfde doen: waarde 0.007 en beep.

Dan volledige switch met diode gewisseld met exit lane switch. Niks verandert en nu heb ik er 2 met 0.007 waardes en gebeep.

Begrijp er helemaal niks meer van... CPU kaart RIP ? of andere tips?

[Richard Baan]

Hoe ziet of zag de cpu er uit?
Zuur schade van de batterijen?

[untamed67]

Kan ik hier geen foto posten zonder URL ?

Er zit al een jaar (volgens vorige eigenaar) een batterij houder in. Ik vond dat de connectors er niet fris uitzagen, vandaar de cleanup met hoop op probleemoplossing maar het werd erger... Heeft 2 weken gewerkt.

Bord kost 150 à 250 eur, geen idee vd verschillen en is geen probleem maar zou zeker willen zijn dat het dan opgelost is... en vraag is hoe ik dat kan weten zonder ander test bord te proberen.

Iemand iets liggen in buurt van Gent dat ik effe kan lenen ?

[Richard Baan]

Foto zou je wel moeten kunnen posten.
De juiste grootte maken.

Vaak is het wel te repareren. Maar zuur schade is wel een heel vervelende.

Maar eerst een foto zodat we het beter kunnen bekijken

[untamed67]

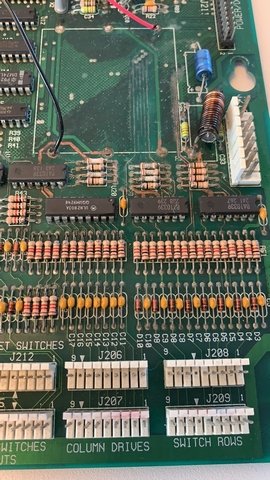

Hierbij voor en na cleaning van het CPU board.
DE 3 LEDS zijn ok volgens pinwiki:
D19 : off
D20 : blinking
D21 : fix on

[zwartepanter]

Die pootjes hebben toch veel groenaanslag hoor...

[Mushroom]

That board is a goner

[untamed67]

Toch raar dat die LEDS correct blijven aangeven.
De D20 zou een bepaalde sequentie moeten hebben afhankelijk vd fout maar knippert gewoon op vast ritme dus ok (voor hem geen fout te bespeuren)...
Enfin, heb net nieuwe WPC CPU kaart besteld van PinLED.
Benieuwd of alle problemen zullen verdwijnen...

[aquasat]

Nieuwe kaart is eenvoudigste oplossing maar jou kaart met zuurschade is niet waardeloos.
Kan je nog verkopen hoor.
Prijzen volg ik niet meer maar 80€ lijkt me nog realistisch.

[untamed67]

Nieuwe kaart is eenvoudigste oplossing maar jou kaart met zuurschade is niet waardeloos.
Kan je nog verkopen hoor.
Prijzen volg ik niet meer maar 80€ lijkt me nog realistisch.

Interesting !
Ga eerst afwachten of ik ze als RIP moet verkopen of als werkend, zien we na install nieuwe ergens mid volgende week.
Thx

[Bingovit]

Wauw die print is in slechte staat!

Heb je deze kast aangekocht als volledig in orde?

[pinballservice-nl]

Hoe heeft de verkoper deze schade weten te maskeren

Gelukkig is een nieuwe niet duur, repareren geeft een hoop spaghetti aan draadjes want je sporen zijn flink aangetast.

[untamed67]

In vertrouwen gekocht, 2de flipper die ik bij hem kocht.

Hij komt tussenbeide in kost vd nieuwe kaart. Het werkte bij hem net zoals bij mij de eerste 2 weken perfect. Heeft hem zelf maar 6mnd gehad.

Hoop allen dat dit alle problemen oplost naast het ander upper playfield GI die niet constant blijft branden, af en toe klopje op backbox om terug licht te krijgen . Nochtans al connector vervangen en bijgesoldeerd aan male pins.

Had IDC gebruikt maar ga switchen naar TRuficon pins...

[untamed67]

Op facebook las ik ergens dat ik beter ook m'n transistors zou checken op het power driver bord ??
Is dit gewoon kabel aan massa leggen en transistors aftikken ? en zonder stroom in continuity mode, bepaalde waarde?

[Q]

That board is a goner

If Mushroom says the board is a goner, then the board is a goner, dude !!

"Heb de kast niet lang gehad en bij mij werkte alles perfect." Da's eentje die ik al vaak heb gehoord heb... Uiteraard, de uitzondering bevestigt de regel.

[Mushroom]

*Trifurcon

Dat board al eens goed bekeken? Dat is zoals roest proberen verwijderen van een oldtimer door er eens mee door de carwash te rijden. "It's just a fuse" is nog zo eentje.

In jouw plaats zou ik probleem per probleem tackelen. Uw GI-probleem gaat NIET opgelost zijn met dat nieuw CPU-board. Maar dat GI-probleem kan geen rocket science zijn.

[untamed67]

That board is a goner

If Mushroom says the board is a goner, then the board is a goner, dude !!

"Heb de kast niet lang gehad en bij mij werkte alles perfect." Da's eentje die ik al vaak heb gehoord heb... Uiteraard, de uitzondering bevestigt de regel.

I know en heb dus ook al nieuwe board besteld...

als verkoper de nieuwe kaart betaald heb ik er zo nog geen probleem mee, wel wat uren verloren in zoeken en doen maar zo leer je nog eens iets

[untamed67]

*Trifurcon

Dat board al eens goed bekeken? Dat is zoals roest proberen verwijderen van een oldtimer door er eens mee door de carwash te rijden. "It's just a fuse" is nog zo eentje.

In jouw plaats zou ik probleem per probleem tackelen. Uw GI-probleem gaat NIET opgelost zijn met dat nieuw CPU-board. Maar dat GI-probleem kan geen rocket science zijn.

Ja trifurcon, dislexie slaat toe op vrijdag namiddag als je al ganse week hebt zitten typen ! Niet dat ik dat woord voorheen uberhaupt kende...

GI prob had ik aan de kant gelegd, plugs zijn er en zal misschien nog eens proberen voor cpu board wordt geleverd. Naast die plugs kan ik me niets anders inbeelden als oplossing. Zoals gezegd reeds bijgesoldeerd,nieuwe 'IDC' plug gebruikt voor J120 en massa ringskes toegevoegd op links beneden vijsje vh board en alle andere goed aangespannen. Als je nog ideetjes hebt, shoot !

[zwartepanter]

Diesel64 heeft ooit zo een serieus aangetast board eens gerepareerd, moet hier nog ergens staan.

[Mushroom]

IDC plugs zijn voor flatcables

GI: Eerst en vooral de zekeringen meten op de correcte wijze (ze er uit nemen), indien ok, J120 en J121 vervangen zowel male als female, indien nog niet ok: ofwel eerst de 5 transistoren uitmeten, ofwel de fiche links vanwaar J120/121 zich bevindt (de eerste verticale waar de gele en geel/witte draden op toekomen) vervangen, ook zowel male als female. Preferably met Trifurcon pins want die "pakken" op 3 zijden, de andere maar op één zijde.
Die drie fiches eigenlijk best allemaal vervangen want als ze er nog niet aan zijn, zijn ze ver heen. Met die laatste (verticale fiche) moet je wel opletten voor continuïteit tussen boven- en onderkant van het board.

J120/121 zijn de output naar de GI, die verticale is de input. Beiden verbranden door overload.

[Bingovit]

Gelukkig neemt de verkoper zijn verantwoordelijkheid!

Hij wist in alle geval wel van de batterijschade want als je een remote battery holder plaatst heb je dit gezien.
En zonder hier werk aan uit te voeren is dat een kwestie van hoe lang vooraleer hij mankeert ipv of.

Ik zou even afwachten met de nieuwe cpu sinds ook de GI aangestuurd wordt hierdoor.
Best probleem per probleem oplossen

[untamed67]

Gelukkig neemt de verkoper zijn verantwoordelijkheid!

Hij wist in alle geval wel van de batterijschade want als je een remote battery holder plaatst heb je dit gezien.
En zonder hier werk aan uit te voeren is dat een kwestie van hoe lang vooraleer hij mankeert ipv of.

Ik zou even afwachten met de nieuwe cpu sinds ook de GI aangestuurd wordt hierdoor.
Best probleem per probleem oplossen

Is het dan niet net beter de CPU te vervangen, lost dan misschien ook GI probleem op? (zei de wishfull thinking one...)

[Bingovit]

Ja dat bedoelde ik net... Beetje mis gegaan met mijn verwoording

[untamed67]

Gisteren ontving ik van PU parts m'n nieuwe CPU kaart (PinLed).
Alle problemen zien er ongeveer opgelost uit op test report error switch 38 na en de lockup popper die af en toe 2 of 3 keer schiet zonder bal...

Maar ! krijg nu met regelmaat resets tijdens het spel ! Blijkbaar gekend 5V probleem en bestaat er een WPC anti-reset print (Vb Pinsound). Met oude kaart had ik dit niet en vhad wel erwacht dat nieuwe kaart van electronica beter zou zijn en minder verbruikt?

Enfin zo van het één naar het ander... eigen aan flipperkasten ws...

Tips? of, PInLed terugsturen en eentje nemen waar anti-reset std opgebouwd zit (vb bij een zekere Ezio Maniscalco IT) of zo'n reset board bestellen, en werkt dat altijd ?

[Mushroom]

Eerder in dit theater: resetproblemen WPC

Voor je upper playfield GI:
Meten onder je speelveld of er stroom toekomt. Als je daar geen stroom hebt: meten op J120/J121 of er daar stroom vertrekt naar het speelveld. Indien niet: fuses deftig uitmeten en/of transistoren uitmeten.
De male en female connectors al vervangen? Anders blijf je prullen...
