AFM: geen beeld of geluid meer

[DonJoe]

Tijdens een flippersessie op m'n oude AFM viel plots het scherm en geluid uit.
De flippers en speelveldverlichting bleven echter werken. Ook geen probleem met de logica, je kan gewoon verder spelen... maar zonder beeld en geluid is dat natuurlijk niet hetzelfde

Wat heb ik al gedaan:
- alle zekeringen in de kopkast nagekeken (visueel en uitgemeten): lijken mij allemaal in orde
- alle stekkers eens aangedrukt.

Heb de kast nog eens opgestart, en alles blijkt verder te werken: flippers, slingshots, popbumpers, verlichting.... maar niet de display en het geluid dus.

Iemand een idee waar ik nog verder kan zoeken?

Als het neerkomt op 'vervang die brugcellen x en y' dan ga ik wel moeten passen en 'm ergens binnensteken voor reparatie. Maar als het kan vermijd ik zo'n verplaatsing liever.....

Bedankt!

[Richard Baan]

Spanningen meten op het audio/visual board?
Misschien connector J605? Ground lijkt gemeenschappelijk in de voeding.
En zitten de draden mooi vast in de connector?

[DonJoe]

Connectoren er even af gehaald en de verbindingen gecontroleerd: dat lijkt goed te zijn.
Ook nog even alle zekeringen van dat bordje eruit gehaald om uit de kast te testen: alles ok.

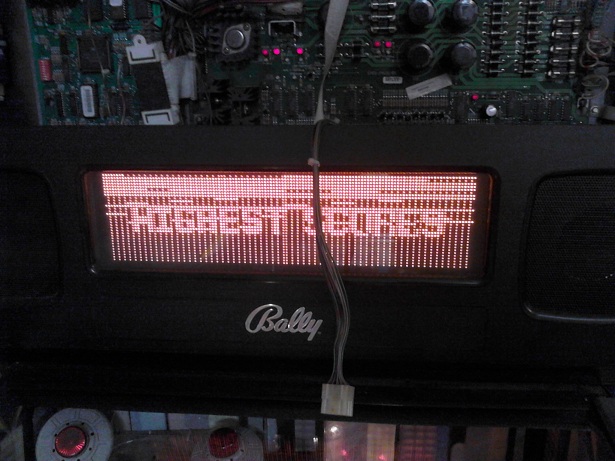

Daarna nog even opgestart en nu krijg ik wel beeld.... of toch zoiets:

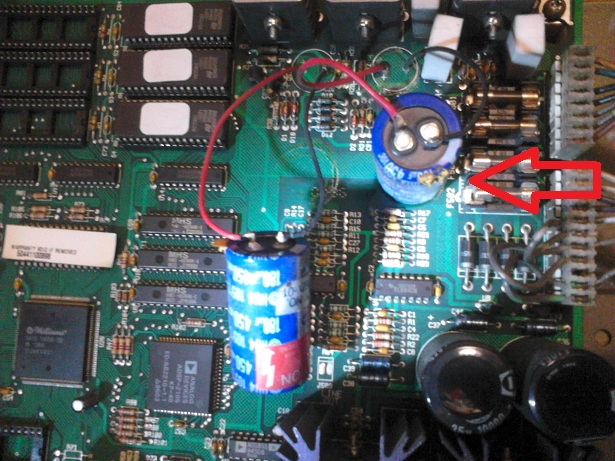

Nu zie ik in de kopkast ook nog wel iets verdachts aan dat A/V board: is dat lekkage?


Die "herstelling" lijkt me ook nogal onorthodox uitgevoerd; ik vermoed dat die 2 componenten normaal op het bord moeten zitten.

(Voordat iedereen hierop springt met "wat ne knoeier heeft hier aan gezeten": denk eraan, ik heb dit niet "gerepareerd" hé, dus.... have mercy )

[benboogaard]

Welke knoeier heeft hier aangezeten

DMD ziet eruit als een slechte flat cable..
Audioboard zou ik eerst een de chaos herstellen

[Kuroto]

Dat A/V board laat je best effe herstellen met de juiste componenten.
Dit is gewoon een "accident waiting to happen".

Trouwens, die condensatoren rechtsonder zien er mij ook redelijk bol uit. Kan aan de foto liggen natuurlijk...

[Richard Baan]

Zo'n geknoei vind ik dat niet eerlijk gezegd.
Onorigineel, dat wel, maar dat kun je van een remote battery holder ook zeggen.

De display denk ik toch ook aan de flatcable.

[yorkie]

De flatcable dan ook best niet gewoon aandrukken maar loskoppelen en terugplaatsen. (reseaten)

[Kuroto]

Zo'n geknoei vind ik dat niet eerlijk gezegd.
Onorigineel, dat wel, maar dat kun je van een remote battery holder ook zeggen.

De display denk ik toch ook aan de flatcable.

Tot als die pinnen van de condensatoren ergens tegen een of andere IC komen omdat je net iets te fel aan't nudgen bent.

Snap, crackle, fizzle, pop

[DonJoe]

Bedankt voor alle reacties, maar helaas........
Alle flatcables gereseat, beide kanten (dus ook op de andere boards en op de display). Nu krijg ik bij het opstarten gedurende een halve seconde wat pixels op de display, en dan niks meer. Paar keer opgestart, steeds hetzelfde.

Nu zie ik dat die 2 condensatoren (ondertussen hangen ze beide los) de volgende waarden hebben: 180µf en 450V.
Volgens de manual moet dat 150µf, 160V zijn. Is dat een probleem?

Hier nog eens een beter fotoke van het hele A/V board..
(beter een linkske posten, want hier op de site is de max. resolutie nogal beperkt door die 250KB max)

Enfin, het ziet er naar uit dat ik hulp moet inroepen.
Voordat ik de hele kast verhuis: wil er iemand (tegen een vergoeding uiteraard) mijn bordje proberen deftig te fixen?
Ik wil die uiteraard brengen, maar hoe dichter bij huis hoe beter natuurlijk (dus liever niet naar het Noorden van Nederland bollen). Ik woon in Vlaams Brabant, regio Leuven.

[cajoeter]

Het hogere voltage kan geen kwaad, hoger mag altijd lager niet. De montage is een ander verhaal want dat is op z'n zachtst gezegd niet de beste manier...

Ik wil hem op zich wel voor je repareren maar dan moet je er mee naar breda komen of het bord opsturen. Mocht je niemand dichterbij kunnen vinden dan hoor ik het wel.

Michel

[Richard Baan]

Alle spanningen gemeten?

[DonJoe]

Alle spanningen gemeten?

Niet gehinderd door enige kennis van zaken, dus toch nog effe vragen:

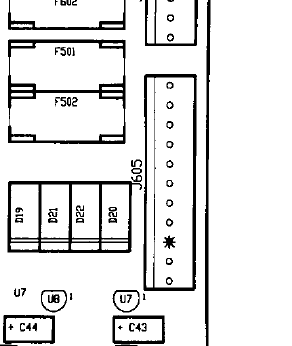

Power on, de DMM op VDC (hoeveel? Is geen auto-range), zwarte op die pin met het sterretje, en dan 1 voor 1 met de rode de andere afgaan? Of toch anders ?

En welke waardes zou ik dan moeten bekomen?


[Richard Baan]

Het sterretje is een key, daar zit niets op.

Zwarte pin op de aarde, dat is de metalen draad die overal langs gaat.
Range 200V ofzo.

Dan J604
1 -125V
2 -113V
3 niets
4 0V
5 0V
6 5V
7 12V
8 62V

[yorkie]

Als de spanningen ok zijn, zou ik toch eens proberen om de flatcables die van het cpu bord komen om te wisselen met deze afkomstig van een werkende kast.
Daar je in het begin ook geen geluid had, zou ik dit zeker willen uitsluiten.

[aamjanssen]

Doet de rest van de kast het wel goed? Ik had namelijk al eens het probleem gehad dat ik geen beeld had en dan weer eens bagger beeld had. Ook deed de verlichting van de inserts het de ene keer wel goed en de andere keer niet.

Na lang zoeken ben ik eens gaan tikken op componenten (voor een vals contact iod) en toen ik op de asic tikte resette de kast en opeens deed meer het weer goed, nog een keer getikt, weg beeld. Uiteindelijk de asic eruit gehaald, de socket schoon gemaakt en de asic schoon gemaakt (heel voorzichtig uiteraard) Hierna geen problemen meer gehad.

[DonJoe]

Het sterretje is een key, daar zit niets op.

Zwarte pin op de aarde, dat is de metalen draad die overal langs gaat.
Range 200V ofzo.

Dan J604
1 -125V
2 -113V
3 niets
4 0V
5 0V
6 5V
7 12V
8 62V

De waardes die ik heb op de J604:

1. -115V
2. -91V
3. -
4. 0V
5. 0V
6. 5V
7. 11.4V
8. 64.5V

Ziet er dus vrij gelijkaardig uit, of is die waarde van (2) te veel verschil?

Als de spanningen ok zijn, zou ik toch eens proberen om de flatcables die van het cpu bord komen om te wisselen met deze afkomstig van een werkende kast.
Daar je in het begin ook geen geluid had, zou ik dit zeker willen uitsluiten.

Beide flatcables gewisseld:
- 26pin "I/O Extend" even geleend van mijn ToM
- 34pin "Sound" vond ik niet direct, dus een 40pin PC IDE kabel gebruikt (wel gezorgd dat de gebruikte pinnen overeen kwamen). Was wel niet simpel om een "ongekeyde" te vinden, meeste hebben een key in het midden..... gelukkig hou ik veel oude brol bij

Helaas..... zelfde resultaat

Doet de rest van de kast het wel goed? Ik had namelijk al eens het probleem gehad dat ik geen beeld had en dan weer eens bagger beeld had. Ook deed de verlichting van de inserts het de ene keer wel goed en de andere keer niet.

Na lang zoeken ben ik eens gaan tikken op componenten (voor een vals contact iod) en toen ik op de asic tikte resette de kast en opeens deed meer het weer goed, nog een keer getikt, weg beeld. Uiteindelijk de asic eruit gehaald, de socket schoon gemaakt en de asic schoon gemaakt (heel voorzichtig uiteraard) Hierna geen problemen meer gehad.

Ja de rest doet het: alle "logica" werkt, je kan perfect spelen. Zonder beeld en geluid dan wel.....

Enfin, al bedankt voor alle tips. Helpt het niet, dan heb ik toch weer wat bijgeleerd

Het ziet er wel uit dat hij binnenkort richting St. Niklaas gaat voor een repair/shopjob dan. Maar moest er iemand in de tussentijd (moet nog transport regelen) wat suggesties heeft, shoot!

[Richard Baan]

Die waarde van 2 is inderdaad erg veel verschil, ook 1 trouwens. Het is van belang dat er tussen 1 en 2 12V verschil zit.
Inderdaad kun je het best even laten repareren door een specialist.

[HarrieD]

Die 2 spanningen verklaren het gebrek aan geluid niet. Ik gok op de condensatoren, en dan op die 2 zwarte.

[DonJoe]

Capitulatie it is! Binnendoen dus.

Ik wil hem op zich wel voor je repareren maar dan moet je er mee naar breda komen of het bord opsturen. Mocht je niemand dichterbij kunnen vinden dan hoor ik het wel.
Michel

Ik ga het dus eerst dichterbij proberen. Toch bedankt voor je aanbod!
