seci rm4 muntproever

[markske]

iemand die me kan helpen uit te leggen hoe die krengen werken, of nog beter, hoe te weten of ze niet meer werken ?
valt dat op 1 of ander manier te controleren, bvb ingangsspanning controleren,stuurspanning (bij muntinworp),...
heb er hier 1 liggen en die blijft de munt gewoon terugwerpen, aanleren doet ook niets,relais trekt niet aan,...
geen idé of de stuurspanning, ingangsspanning er zijn of niet en zou dat graag eerst controleren...maar hoe
grts mark

[Hairy Otter]

misschien dat dit helpt?

http://www.aus.at/download/RM4.pdf

[markske]

daar heb ik al iets aan, daar staat de ingangsspanning al op, nu nog de stuurspanning weten en ik kan weer verder se
thx

[markske]

ik moet denk ik al niet verder meer zoeken
in zowel de 5V als de 12V lijn van de voeding staan de elco's op springen...
morgen snel andere gaan halen en nog eens testen met nieuwe elco's in de voeding!

[Hairy Otter]

Wat bedoel je eigenlijk met stuurspanning? Bij mijn weten geeft zo'n muntproever enkel logische signalen uit.
Welk type heb je eigenlijk? Meestal in arcade vind je rm4x40. Maak misschien ook een foto van beide zijden. Is altijd makkelijk voor herkenning.

edit: was aan het typen gelijk met de topic starter.

[markske]

Wat bedoel je eigenlijk met stuurspanning?

de spanning die van de muntproever terug loopt naar de mpu om aan te geven dat er een munt is ingeworpen, ja das millivolt en maar even maar het zou er moeten zijn bij inworp..
is trouwens een RM4G
maar ik ga al zeker eerst die elco's vervangen alvorens een scoop boven te halen...
hopelijk morgen meer nieuws.

[Hairy Otter]

De spanning die doorgegeven word bij een munt inworp is normaal gezien 0v of GND. Tussen de inworpen is het een high impedance state. Dit stamt nog uit de tijd dat dit nog gebeurde door een mechanisch contact dat met de GND verbonden was.
Bij een jamma board word een credit gegeven als de coin pin met de GND pin verbonden word. Maar aan de hand van de gegevens die je in je topic zet weten we niet waar je de muntproever voor gebruikt.

Maar de voedingsspanningen nameten is altijd een goed begin, zeker met slechte elco's. En de elco's indien nodig vervangen.

[markske]

hmm probleem, voeding (slots) geeft geen 24V,12V en 5V, zo dood als maar zijn kan
probleem gaat dus verder dan een niet werkende muntproever, gamecard start niet gans op (wel in attract mode),geen muntproever, geen leds,...
elco's in de voeding zijn vervangen en was nodig, lagen haast compleet van hun voetstuk.
cooler was vastgelopen en is vervangen, ik vermoed dat die defecte cooler wel eens de oorzaak van de problemen kan zijn...
da gaat ne moeilijke worden om te herstellen (geen schema's te vinden, nen hoop ic's zonder iets op,..)

[wimpinball]

is het probleem al opgelost ?

[markske]

nope, voor een groot stuk door gebrek aan tijd

[wimpinball]

ok ,

als je tijd hebt kan je me altijd vragen stellen en zo kunnen we je machine terug in orde krijgen

groetjes ,
Wim

[markske]

Het laatste wat ik heb gedaan is een originele voeding geplaatst, dan start hij op en geeft de slots weer op het scherm maar doet verder niets. Geen muntregistratie start doe niets en bij credits staat niets ook geen 0 ... bevriest dus op slotsscreen.
Verder nog geen tijd gehad om te testen of bvb de leds op de jamma na te zien...

[wimpinball]

over welk merk van slots praten we hier ?
Ik weet dat er 4 verschillende merken zijn

volgens jouw uitleg vermoed ik dat het hier gaat over een symbolix
is dat correct ?

[markske]

voor zover mijn kennis loopt bij die krengen is dat een hephaestus van clc-games...

[wimpinball]

inderdaad ,

het is een symbolix
geen probleem
deze toestellen zijn gemakkelijk voor mij
als je niet met geld wil spelen kun je een drukknop maken om kredieten op te zetten

volgens mij heb je geen verbinding tussen de pc en het mk4 ( hephaustus ) bord , dit alleen als je spanning hebt op het mk 4 bordje
je moet 5 en 12 volt hebben aangesloten op het mk4 bordje

groetjes ,
Wim

[markske]

ik ge proberen om morgen eens snel te zien naar de leds of die al branden mss heb je daar al iets aan
moet zeker op geld blijven, sterker nog moet terug ingesteld worden dat die uitbetaald (hopper zit er nog in)

[wimpinball]

ok
zal blijven uitbetalen , geen probleem

[markske]

de 2 leds branden, verder dan dat ben ik nog niet geraakt

[wimpinball]

er gaat een kabel van het mk4 bordje naar het moederbord
als je beeld hebt maar geen kredieten is het normaal gezien een slechte of geen verbinding tussen deze 2 borden
dit is een seriele kabel

[markske]

als je niet met geld wil spelen kun je een drukknop maken om kredieten op te zetten

kan je me dat is ff uitleggen hoe dat in zijn werk gaat ?
ik moet wel nog een andere voeding+buis plaatsen maar sta al wat verder wat dat freeze scherm betreft, dat zou moeten opgelost zijn door een andere kabel te steken maar nu werkt de muntproever en hopper nog niet. als ik er wat credits kan op zetten kan ik de freeze al uitsluiten en me toeleggen op de hopper,muntproever en de bb
alvast bedankt voor de hulp tot hiertoe !
grts mark

[wimpinball]

er zitten 2 printen in je toestel
1 is het moederbord met het programma erop en de andere is het mk4 bordje met de sturingen naar de knoppen , hopper en muntproever op

deze 2 printen zijn onderling verbonden met een seriele kabel
Als je een scherm krijgt waarop je GEEN kredieten zie , dwz de vakjes waar normaal deze cijfers moeten staan blijven zwart, is er geen communicatie tussen de 2 verschillende bordjes

Eeen kredietknop maak je op de coinswitch van het mk4 bordje tussen massa en pin 16 op de soldeerkant van het bordje

succes

[markske]

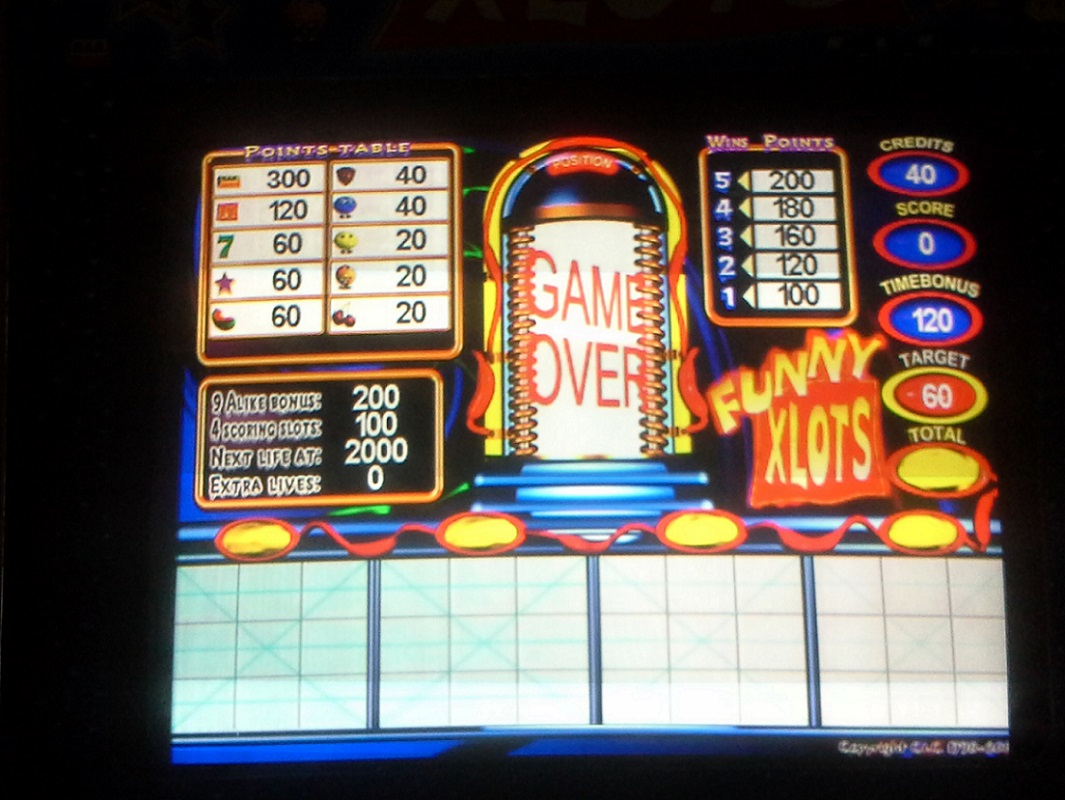

vandaag een betere buis en andere voeding voor de buis geplaatst, bij deze ook een foto wat er op het scherm komt, al meer dan voorheen, nu zijn de getallen ingevuld maar meer gebeurd er niet, reageert niet op credits,start, bruggen naar pin 16,...
nog tips Wim ?
grts Mark

[wimpinball]

hopper zal niet kunnen uitbetalen
dit is een spel waarbij de hopper niet wordt gebruikt
dit is een gewoon videospel de funnyslots

Als je op de starknop duwt werkt hij dan niet ?
brandt de lamp van de startknop ?
op elke knop komen 4 draden aan
1 van de vier is massa en moet aangesloten worden op de switch van de knop en doorverbonden worden naar elke switch van de andere knoppen
een andere draad is 12 volt en moet aangesloten worden aan de lamp aande knop en moet doorverbonden worden naar elke lamp in elke knop
dan heb je nog voor elke switch 1 draad die aankomt op het mk4 bordje
en 1 draad die aankomt op het mk4 bordje voor de sturing van de lamp

de coinswitch moet een contact zijn die je sluit telkens je de coinswitch beweegt
ik vermoed dat je een probleem hebt met de massa aan de switchen

[markske]

bon, ik zit al zeker met een slecht contact aan het mk4 bord
herstart van de pc en er kwamen weer geen credits op geen 0 20 of wat dan ook, bleef gewoon blauw.
wat rammelen met het mk4 bord en start licht op evenals hall of fame en je hoort de relais op de muntproever klikken, weer herstart en bij credits staat weer 40, startbutton licht niet meer op maar kan nu wel een spel starten en spelen

dat van die hopper zoek ik eens op in de service manual, kan best zijn dat deze ingebouwd is maar idd niet kan dienen met dit mk4 bord...

morgen al eens verder zien naar die slechte contacten
