Zou prachtig zijn , heb twee flippers die ik met een shaker zou willen uitrusten dan . Wacht dus even verder af of er printjes kunnen gemaakt worden . Als er wat uitleg bij gegeven wordt hoe ik het moet aansluiten dan aan elkaar , dat zal ik nog wel kunnen , denk ik .
Grttzz
DF
shaker
-
DanielFortesque
- Berichten: 688
- Lid geworden op: 27 mei 2014, 18:28
- Real name: Daniel Fortesque
- Locatie: Rest of the world
Re: shaker
You don't need eyes to see , you need vision ....
Gameroom : Got LE
Searching for : ...................
Volgende aankoop : ......................
Gone but not forgotten : Totan - Medieval Madness - Scared Stiff - Got Le
Gameroom : Got LE
Searching for : ...................
Volgende aankoop : ......................
Gone but not forgotten : Totan - Medieval Madness - Scared Stiff - Got Le
-
inkochnito
- Berichten: 811
- Lid geworden op: 16 aug 2011, 20:39
- Real name: Peter Koch
- Locatie: The Netherlands
Re: shaker
Hier uit begrijp ik dus dat de spanning dus variabel kan zijn, maar dat 20V hem iets te hard laat draaien.
Maar als je de tijd korter zet zal hij niet op volle snelheid komen en lijkt het me dus geen probleem.
Ik heb nog even in de schema's gekeken en die van de Road Show heeft de shaker op de flasher power staan.
Een 7812 zal ik ook opnemen voor de 555, aangezien de flasher power iets te hoog is.
Waar je de spanning vandaan haalt om de print en de motor te voeden wordt wat lastiger.
Elke kast heeft andere aansluitingen.
Ik heb gekeken voor lege aansluitingen met de juiste spanning, maar die zijn niet op elke kast aanwezig.
Wellicht moeten we daarvoor een simpele manier gebruiken als het koppelen van draden met een aftakblokje.
Maar daar kunnen we later ook nog over denken....
Misschien is een oude PC-voeding wel een mooie oplossing.
Iedereen heeft ergens wel een oude PC of weet er wel één te vinden via een rommelmarkt of zo.
Ik heb zelf een oude ATX voeding liggen die al 12V-8A geeft.
Dat zou wel onderdelen kunnen schelen op de print.
Heb je een constante spanning van 12V, voldoende stroom, geen belasting van de flipperkast elektronica.
Eerst maar eens een printje maken....
Maar als je de tijd korter zet zal hij niet op volle snelheid komen en lijkt het me dus geen probleem.
Ik heb nog even in de schema's gekeken en die van de Road Show heeft de shaker op de flasher power staan.
Een 7812 zal ik ook opnemen voor de 555, aangezien de flasher power iets te hoog is.
Waar je de spanning vandaan haalt om de print en de motor te voeden wordt wat lastiger.
Elke kast heeft andere aansluitingen.
Ik heb gekeken voor lege aansluitingen met de juiste spanning, maar die zijn niet op elke kast aanwezig.
Wellicht moeten we daarvoor een simpele manier gebruiken als het koppelen van draden met een aftakblokje.
Maar daar kunnen we later ook nog over denken....
Misschien is een oude PC-voeding wel een mooie oplossing.
Iedereen heeft ergens wel een oude PC of weet er wel één te vinden via een rommelmarkt of zo.
Ik heb zelf een oude ATX voeding liggen die al 12V-8A geeft.
Dat zou wel onderdelen kunnen schelen op de print.
Heb je een constante spanning van 12V, voldoende stroom, geen belasting van de flipperkast elektronica.
Eerst maar eens een printje maken....
-
Baron Shadow
- Berichten: 1647
- Lid geworden op: 17 aug 2011, 18:50
- Real name: Ruud Kooij
- Locatie: The Netherlands
Re: shaker
Klinkt goed , testen kan natuurlijk hier maar je mag ook de shaker lenen hoor
Misschien wil ik er dan ook wel een in mijn Hyperpin
Misschien wil ik er dan ook wel een in mijn Hyperpin
Take my advice...I don't use it anyway....
Gameroom:Amigo,Fireball,Old Chicago,Wizard,The Shadow, Iron Maiden Pro, Virtual Pinball cabinet,MAME cabinet.
Gameroom:Amigo,Fireball,Old Chicago,Wizard,The Shadow, Iron Maiden Pro, Virtual Pinball cabinet,MAME cabinet.
-
Morpheus
- Berichten: 151
- Lid geworden op: 03 jun 2012, 11:08
- Real name: jeroen
- Locatie: The Netherlands
Re: shaker
alle shakers zijn inmiddels verkocht.
dat ging héél snel.
iedereen bedankt voor de PB's en mails.
wellicht maak ik nog weer een nieuwe lichting.
dit hangt er van af of de motoren nog leverbaar zijn.
60,- is/was een opruimprijs. en blijkbaar is 90,- te veel.
wellicht komen de nieuwe modellen rond de 75,- uit.
jullie horen weer van mij wanneer ik meer weet.
@Peter: houd ons svp op de hoogte van de eventuele ontwikkeling van een printplaatje.
dat ging héél snel.
iedereen bedankt voor de PB's en mails.
wellicht maak ik nog weer een nieuwe lichting.
dit hangt er van af of de motoren nog leverbaar zijn.
60,- is/was een opruimprijs. en blijkbaar is 90,- te veel.
wellicht komen de nieuwe modellen rond de 75,- uit.
jullie horen weer van mij wanneer ik meer weet.
@Peter: houd ons svp op de hoogte van de eventuele ontwikkeling van een printplaatje.
in play: TOM - AFM - MM - MB - CC
B/W rules!!! Stern stinks!
B/W rules!!! Stern stinks!
-
Morpheus
- Berichten: 151
- Lid geworden op: 03 jun 2012, 11:08
- Real name: jeroen
- Locatie: The Netherlands
Re: shaker
Morpheus schreef:alle shakers zijn inmiddels verkocht.
dat ging héél snel.
iedereen bedankt voor de PB's en mails.
wellicht maak ik nog weer een nieuwe lichting.
dit hangt er van af of de motoren nog leverbaar zijn.
60,- is/was een opruimprijs. en blijkbaar is 90,- te veel.
wellicht komen de nieuwe modellen rond de 75,- uit.
jullie horen weer van mij wanneer ik meer weet.
@Peter: houd ons svp op de hoogte van de eventuele ontwikkeling van een printplaatje.
in play: TOM - AFM - MM - MB - CC
B/W rules!!! Stern stinks!
B/W rules!!! Stern stinks!
-
DanielFortesque
- Berichten: 688
- Lid geworden op: 27 mei 2014, 18:28
- Real name: Daniel Fortesque
- Locatie: Rest of the world
Re: shaker
Potverdorie , dit vind ik jammer dat ze allemaal verkocht zijn , hopelijk komen er dan nog nieuwe shakers , en komen er alsnog printplaatjes .
Grttzz
DF
Grttzz
DF
You don't need eyes to see , you need vision ....
Gameroom : Got LE
Searching for : ...................
Volgende aankoop : ......................
Gone but not forgotten : Totan - Medieval Madness - Scared Stiff - Got Le
Gameroom : Got LE
Searching for : ...................
Volgende aankoop : ......................
Gone but not forgotten : Totan - Medieval Madness - Scared Stiff - Got Le
-
Morpheus
- Berichten: 151
- Lid geworden op: 03 jun 2012, 11:08
- Real name: jeroen
- Locatie: The Netherlands
Re: shaker
ik denk zeker dat er nog een vervolg gaat komen op de shakers.
gezien de reacties van vandaag.
ik denk dat er ook wel een vervolg gaat komen op de printjes
gezien de reacties van vandaag.
ik denk dat er ook wel een vervolg gaat komen op de printjes
in play: TOM - AFM - MM - MB - CC
B/W rules!!! Stern stinks!
B/W rules!!! Stern stinks!
-
inkochnito
- Berichten: 811
- Lid geworden op: 16 aug 2011, 20:39
- Real name: Peter Koch
- Locatie: The Netherlands
Re: shaker
Ik denk dat het er inderdaad van gaat komen.
Ik ga het één en ander in gang zetten.
Zoals Jasper al zei, je kan er ook andere dingen mee aansturen.
Niet alleen een shaker, als het maar iets van 12Vdc is.
Denken jullie dat er veel vraag naar zal zijn?
50 of 100 stuks?
Ik ga het één en ander in gang zetten.
Zoals Jasper al zei, je kan er ook andere dingen mee aansturen.
Niet alleen een shaker, als het maar iets van 12Vdc is.
Denken jullie dat er veel vraag naar zal zijn?
50 of 100 stuks?
Re: shaker
Beste iedereen, even om problemen achteraf te voorkomen wil ik melden dat ik ook al bezig ben met dit goed op te zetten. Ik heb reeds de printen in bestelling en alle andere onderdelen om een compleet plug-and-play pakket aan te kunnen bieden, ook in overleg met de starter van dit topic. Er is zelfs al een domeinnaam geregistreerd, te weten flippershaker.com
Ik wil voorkomen dat er later gezegd wordt dat ik dit idee heb gestolen van Peter. Het is echt puur toeval dat we dit nu tegelijkertijd hebben opgepakt. Ik heb Peter inmiddels een PB hierover gestuurd omdat ik zag dat hij ook echte plannen heeft. Ik wilde echter dit pas meedelen op dit forum als ik een werkende testopstelling heb die ook echt soldeervrij is en overal op werkt. Dit plannetje moet ik nu echter laten varen omdat het anders niet duidelijk is dat dit idee niet gejat is van Peter.
Ik heb alles al in bestelling staan en de printplaten zijn ook al in ontwerpfase en kunnen deze week in productie. Er komen versies met en zonder extra voeding en ook versies voor zowel kasten met als zonder interne ondersteuning voor een Shakermotor en tevens een versie voor een virtuele kast.
De site moet de komende week in de lucht komen en dan zal ik dat ook hier melden. Alle info komt dan ook daar te staan.
Ik wil voorkomen dat er later gezegd wordt dat ik dit idee heb gestolen van Peter. Het is echt puur toeval dat we dit nu tegelijkertijd hebben opgepakt. Ik heb Peter inmiddels een PB hierover gestuurd omdat ik zag dat hij ook echte plannen heeft. Ik wilde echter dit pas meedelen op dit forum als ik een werkende testopstelling heb die ook echt soldeervrij is en overal op werkt. Dit plannetje moet ik nu echter laten varen omdat het anders niet duidelijk is dat dit idee niet gejat is van Peter.
Ik heb alles al in bestelling staan en de printplaten zijn ook al in ontwerpfase en kunnen deze week in productie. Er komen versies met en zonder extra voeding en ook versies voor zowel kasten met als zonder interne ondersteuning voor een Shakermotor en tevens een versie voor een virtuele kast.
De site moet de komende week in de lucht komen en dan zal ik dat ook hier melden. Alle info komt dan ook daar te staan.
-
inkochnito
- Berichten: 811
- Lid geworden op: 16 aug 2011, 20:39
- Real name: Peter Koch
- Locatie: The Netherlands
Re: shaker

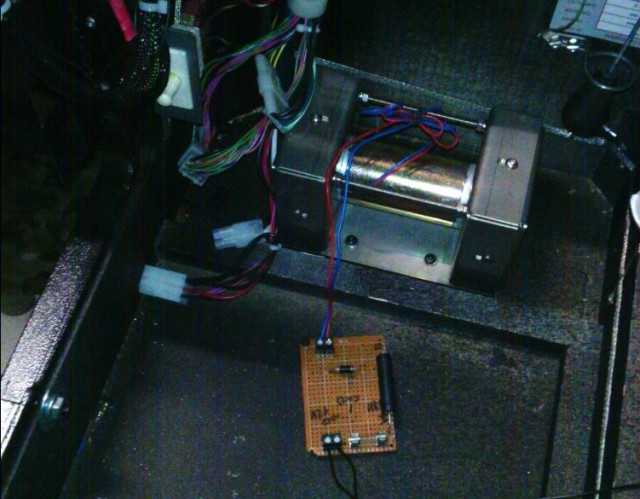

3 Ohm ipv 1 OhmPS : je eerste shaker zit in de X-men. Heb het standaard stern printje gemaakt, maar wel met grotere weerstand, want die ging echt te hard
printje nog nergens vastgemaakt, effe testen
alvast zeer tevreden
- Bijlagen
-
-
MasterT1984
- Berichten: 227
- Lid geworden op: 15 dec 2012, 19:46
- Real name: Timmy
- Locatie: Belgium
Re: shaker
nog steeds interesse, zeker als er een "plug and play" pakket kan aangeboden worden
Arcades:MK II Mame, MK I,II,UIII,IV in switcher, KI I,II in switcher, Terminator 2, Revolution X
Pinball:T2, TOM Gold, IJ(wms), POTC, AFM, AC/DC(prem), LOTR, SW(DE), STTNG, MMLE
Out:
SF2,TMNT,BW,DH,JP, Silverball V9
Pinball:T2, TOM Gold, IJ(wms), POTC, AFM, AC/DC(prem), LOTR, SW(DE), STTNG, MMLE
Out:
SF2,TMNT,BW,DH,JP, Silverball V9
-
jippen
- Berichten: 432
- Lid geworden op: 24 mei 2012, 10:48
- Real name: Dimitri Van Hove
- Locatie: Belgium
- Contacteer:
Re: shaker
Ik ook, we hebben al een prentje op www.http://flippershaker.com
In play: Tron pro, op zoek naar een ST pro/prem
Re: shaker
Ja klopt, wel iets aan het maken. Ik zit alleen op de motors te wachten zodat ik wat foto's kan plaatsten.
Printplaten zijn onderweg naar mij, dus verwacht ik snel binnen. Eerste testen heb ik al gedaan en zijn erg succesvol.
Ik kan wel zeggen: deze motors zijn veel beter dan de Stern motor die ik in een kast heb zitten !
Printplaten zijn onderweg naar mij, dus verwacht ik snel binnen. Eerste testen heb ik al gedaan en zijn erg succesvol.
Ik kan wel zeggen: deze motors zijn veel beter dan de Stern motor die ik in een kast heb zitten !
Re: shaker
Beste allemaal,
Allereerst wens ik iedereen een heel fijn en gelukkig nieuwjaar !
De motorsets zijn zo goed als klaar. Ik heb hier nu twee kasten ingericht met de shakers en alles werkt al een tijdje goed. Wat kan ik aanbieden:
Complete shakerset met eigen voeding. Installatie gaat als volgt: monteer de motor in de kast (eerst voorboren met 2mm boor), dan bijgeleverde schroeven gebruiken om vast te zetten, klem de twee krokodilleklemmetjes op de plus en min van een flasher en stop de stekker in het stopcontact. Thats it.
Op deze manier kun je van elke willekeurige flasher in de kast een trigger maken welke ervoor zorgt dat de shaker in werking treedt. Ik heb gekozen voor een eigen voeding, omdat de motor 3 ampere nodig heeft en ik heb hier op mijn No Fear al het probleem dat de flashers hier onder lijden. Ik heb daarom besloten om een voeding mee te leveren. Natuurlijk is het mogelijk de voeding te vervangen en zelf aan te sluiten op een 12V punt in de kopkast, maar dit is op eigen risico. Door gebruik te maken van de voeding is het zeker dat de motor werkt en dat de kast hier niets van merkt.
Deze motorset werkt dus in ALLE kasten, ongeacht merk, type, bouwjaar etcetera, als er maar een flasher aanwezig is die op een gewenst moment gaat werken.
Prijs van de set is € 150,00 en verzending in zowel Belgie als Nederland kost € 7,00 euro. Ophalen kan ook in Ravels, dat kost niets.
Op dit moment kan ik ongeveer 10 sets compleet maken, echter vanwege drukte zal het een weekje duren om te versturen. Mocht er interesse zijn, kun je mij een PM sturen. Komende dagen wordt deze info ook zichtbaar op http://www.flippershaker.nl
Groet Ronald
Allereerst wens ik iedereen een heel fijn en gelukkig nieuwjaar !
De motorsets zijn zo goed als klaar. Ik heb hier nu twee kasten ingericht met de shakers en alles werkt al een tijdje goed. Wat kan ik aanbieden:
Complete shakerset met eigen voeding. Installatie gaat als volgt: monteer de motor in de kast (eerst voorboren met 2mm boor), dan bijgeleverde schroeven gebruiken om vast te zetten, klem de twee krokodilleklemmetjes op de plus en min van een flasher en stop de stekker in het stopcontact. Thats it.
Op deze manier kun je van elke willekeurige flasher in de kast een trigger maken welke ervoor zorgt dat de shaker in werking treedt. Ik heb gekozen voor een eigen voeding, omdat de motor 3 ampere nodig heeft en ik heb hier op mijn No Fear al het probleem dat de flashers hier onder lijden. Ik heb daarom besloten om een voeding mee te leveren. Natuurlijk is het mogelijk de voeding te vervangen en zelf aan te sluiten op een 12V punt in de kopkast, maar dit is op eigen risico. Door gebruik te maken van de voeding is het zeker dat de motor werkt en dat de kast hier niets van merkt.
Deze motorset werkt dus in ALLE kasten, ongeacht merk, type, bouwjaar etcetera, als er maar een flasher aanwezig is die op een gewenst moment gaat werken.
Prijs van de set is € 150,00 en verzending in zowel Belgie als Nederland kost € 7,00 euro. Ophalen kan ook in Ravels, dat kost niets.
Op dit moment kan ik ongeveer 10 sets compleet maken, echter vanwege drukte zal het een weekje duren om te versturen. Mocht er interesse zijn, kun je mij een PM sturen. Komende dagen wordt deze info ook zichtbaar op http://www.flippershaker.nl
Groet Ronald
