williams millionare mainboard

[markske]

vandaag mijn pas aangekochte millionaire gaan ophalen en eens beken waarom hij het niet meer wou doen.
acu's uitgelopen (printschade valt best mee) en transistor Q73 (npn TIP122 TO220 ) is op zijn benen na ook weg.het lijkt mij logisch om alles wat ook maar in de aangetaste zone ligt te vervangen + de Q73.maar is dat normaal dat die Q73 mee weg knalt door uitgelopen acu's ?

[cajoeter]

Die kapotte driver is geen direct effect van de batterijschade maar van een kortsluiting door bijvoorbeeld een verbrande spoel. Het verbranden van de spoel kan wel veroorzaakt worden doordat de spoel continu aangestuurd werd door de batterijschade maar waarschijnlijker is dat het toeval is. De spoel die op de Q73 driver hangt wel goed controleren want de kans is groot dat daar de oorzaak van de kapotte driver ligt.

[markske]

thx voor de wel heel snelle en nuttige reply
maandag om componenten,en eens kijken of we er terug leven in krijgen,zijn nog een pak weerstanden weg onder het speelveld

[diesel64]

Vergeet niet de batterijschade correct te neutraliseren hé. Anders komt die gewoon terug.

Heb je ervaring hiermee? Weet je hoe je dat moet doen?

[markske]

dat zal wel lukken.zuur bestrijden met basisch (soda oid) en voldoende spoelen

[diesel64]

dat zal wel lukken.zuur bestrijden met basisch (soda oid) en voldoende spoelen

Nope. Die batterijlekkage is immers geen zuur maar een base. Als je er nog met iets extra basisch op zit (zoals je zegt met soda), help je je PCB compleet om zeep.


Neutraliseren met een zuur dus. Azijn bijvoorbeeld.

Misschien toch beter wat meer opzoekwerk doen voordat je aan dit delicate werk begint?

[markske]

Nope. Die batterijlekkage is immers geen zuur maar een base.

je hebt gelijk alcaline is niet zuur maar base net het omgekeerde als bij een autobatterij thx voor de correctie

[diesel64]

Misschien kan dit je ook helpen. Ik heb destijds een TZ CPU hersteld en mijn werk hier gedocumentarieerd.

http://www.flipperforum.be/viewtopic.php?f=12&t=279

Disclaimer: dit is niet bedoeld als een "tutorial" ofzo, maar eerder een vertelsel van hoe ik het doe. Dus schiet me niet neer als er fouten in zitten. Neen, beter nog: feedback is altijd welkom.

Misschien moet ik ooit eens een echte tutorial schrijven...

[markske]

Misschien kan dit je ook helpen. Ik heb destijds een TZ CPU hersteld en mijn werk hier gedocumentarieerd.

http://www.flipperforum.be/viewtopic.php?f=12&t=279

knap,respect man !!

[markske]

print vandaag netjes opnieuw opgebouwd (gisteren alle aangetaste delen er uit gehaald,print zuiver gemaakt,en met azijn geneutraliseerd).zet ik net de schakelaar om en de melding "adjust failure" blijft
als ik dan snel af en op zet met de deur open kan ik wel in de "factory setting" en deze helemaal doorlopen.
ben ik nog ergens iets vergeten op het MB of moet dit op 1 of andere manier nog ergens gereset worden ?

[zwartepanter]

Is dat niet de melding die je krijgt als de batterijen op zijn of ontbreken? Je kan dan wel het menu doorlopen...

[diesel64]

Ja, die melding krijg je als de batterijen ontbreken. Of als de houder slecht contact geeft. Of als er iets mis is met het circuit dat de stroom van je batterijen behandelt.

[markske]

alé vooruit weer eruit en nazien

[markske]

stomme fout
batterij houder netjes in de kopkast geschroefd met schroefjes met net iets te dikke kop waardoor 1 batterij geen contact gaf

nu zit ik nog met een ball waiting melding,traag maar we komen er wel

[markske]

hij wil het maar niet doen,nog even en ze gaat bij de schroot
ball waiting opgelost zat een slechte switch op !

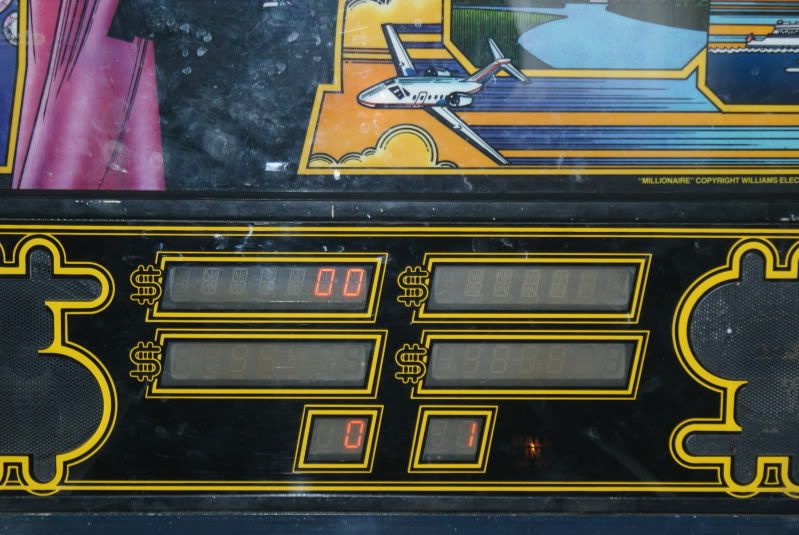

nu start hij netjes op maar geeft geen bal in de "shootinglane" flippers werken ook niet (in testmode wel) digit player 1 geeft een 0 aan die blijft pinken en het lampje ball in play licht ook op



iemand (weer) raad ?
mvg mark

indien jullie liever hebben dat ik een nieuwe topic start voor dit probleem hoor ik het graag

[diesel64]

hij wil het maar niet doen,nog even en ze gaat bij de schroot

Dan moogt ge ze ook hier afzetten, ipv op het containerpark hoor.

ball waiting opgelost zat een slechte switch op !
nu start hij netjes op maar geeft geen bal in de "shootinglane" flippers werken ook niet (in testmode wel) digit player 1 geeft een 0 aan die blijft pinken en het lampje ball in play licht ook op

En je switches in de through werken allemaal goed?

[markske]

alle switchen in testmode afgelopen en getest,ze werken nu allemaal.
voor zover ik thuis ben in die testmode lijkt alles van relais,spoelen,switchen,... te werken op een paar lampjes na dan.

[markske]

Dan moogt ge ze ook hier afzetten, ipv op het containerpark hoor.

als je nou even wacht doet hij mss al wat meer dat spaart u een hoop werk

heb wat aan het googlen geweest over het gebruik van die testmenu en met resultaat,ik dacht dat alles werkte daar ik in automode zat en het vrij snel ging,in manual mode geeft het helaas een heel pak meer zaken waar geen reactie op komt.
hieronder een lijst wat op de display komt en wat niets doet.
right eject A-side
mid kck top fl c-side
top drop T A-side
mid kck mid fl C-side
bottom drop T A-side
mid kck bot f C-side
right kicking A-side
L eject fl C-side
knocker A-side
R eject fl C-side
outhole A-side
top kb rt fl C-side
ball release A-side
top kb left fl C-side

voor mij eerder chinees ik snap zelfs de A,C side ed al niet laat staan dat ik weet wat ik er mee moet aanvangen

[zwartepanter]

Je hebt er geen manual bij?

[markske]

ik heb die van op ipdb maar daar snap ik ook al geen ... van

[zwartepanter]

http://groups.google.com/group/rec.game ... 8f91788b78

http://groups.google.com/group/rec.game ... b9254b108a

http://groups.google.com/group/rec.game ... 0dd1812ded

[diesel64]

Ivm die A en C: Williams had een circuit destijds waarmee ze twee spoelen konden aansturen met 1 transistor op het driverboard. De A spoel en de C spoel dus. Dat zie je ook in de tabel. Dit zijn de "switched solenoids". Werking staat uitgelegd (met schema) op pagina 30-31.

Aangezien al jouw switched solenoids niet werken (en de rest wel) moet je het probleem gaan zoeken in het gemeenschappelijk circuit.

[markske]

Aangezien al jouw switched solenoids niet werken (en de rest wel) moet je het probleem gaan zoeken in het gemeenschappelijk circuit.

en dat zit op het MB veronderstel ik ?

[diesel64]

Kijk eens eerst of alle zekeringen in orde zijn en of de stroom van de spoelen aanwezig is.

Wat ik wel raar vind is dat je Left Eject en Top Kick niet vermeldt. Dit zijn namelijk ook switched solenoids (03A en 03C). Ben je zeker dat die wel werken?

I.v.m. de plaats: neen. Als ik het mij goed herinner zit dat circuit zowat verspreid over die andere bordjes (met weerstanden, diodes en een relais op).

[markske]

die spoelen krijgen spanning (58V) de diodes dat daar over zitten heb ik ook allemaal nagezien,dat kleine printje onder het speelveld met enkel diodes op is ook nagezien,de kleine printjes onder het speelveld met die keramische weerstanden op zijn ook allemaal vernieuwd omdat die van ouderdom verstoven waren,het enige wat ik niet heb nagezien zijn die kleine printjes met de relails op onder het speelveld daar ik er de werking niet van begrijp
ik heb manueel elle spoelen via het testmenu nagezien en heb die niet werkten allemaal opgeschreven dus Left Eject en Top Kick zouden moeten werken maar ik kijk het straks nog is even na voor de zekerheid (eerst kevertijd).

edit:left eject en top kick doen het
