bow & arrow startup probleem

[Bos007]

Deze kast is al jaren in het bezit van goeie kenissen, ze moesten enkel op de starknop drukken en spelen maar.
(Dus bij het afdrukken start een ganse sequentie waarbij de laatste stap een bal in de shooterlane leggen is.)

Geleidelijk aan moesten ze een paar keer op de startknop drukken om een spel te starten. De laatste stap van de startsequentie werd dus niet meer uigevoerd, bijgevolg geen bal meer in de shooterlane.
Dit verergerde tot wel 50x startknopdrukken vooraleer je kon spelen, tot het moment dat de startknop dus niks meer deed.
Dit laatste moment werd toevallig *geflmd*, met speelveld omhoog.

Kan iemand hierbij helpen ?

thx

[Richard Baan]

De outhole kicker wordt bediend door het outhole relais.
Eerst eens kijken of dat relais wordt bekrachtigd tijdens de opstart sequence.

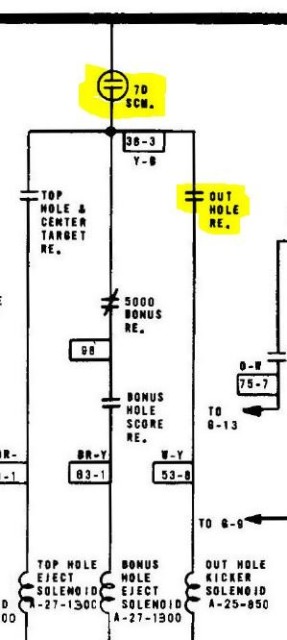

Zoja: (zie onderste plaatje). Controleer eens het contactje van de scoremotor 7D, of een contactje van het outhole relais

Zonee: (zie bovenste plaatje). Controleer eens contact van de scoremotor 1D, of de bonus unit (verbreekcontact bij stand 0) of out bonus score relais.

[Bos007]

wel, er is geen startsequentie meer bij het indrukken van de startbutton.
eerst wel maar geen bal meer in shooterlane, nu niks meer...

[Richard Baan]

De outhole kicker wordt bediend door het outhole relais.
Eerst eens kijken of dat relais wordt bekrachtigd tijdens de opstart sequence.

Dat relais zou bekrachtigd moeten worden ten tijde dat de scoremotor een halve slag draait.

Op het filmpje roteert de score motor een halve slag toch?
En de scores staan op 0.
Dan klinkt het alsof juist dat laatste (het geven van de bal) niet gebeurt.

[Bos007]

ok,

maar op seconde 29,31 & 33 van datzelfde filmpje wordt de starknop ook ingedrukt en dan gebeurt er sindsdien niks meer...
dus hudige situatie : starknop doet niks, waarbij die voor seconde 29 zijn startup sequence deed doch zonder ball in shooterlane te leggen

ik zou *denk ik* pas het shoorterlane-probleem pas kunnen aanpakken, eenmaal de startknop terug 'functionneert'
Helaas ken ik niks van EM kasten...

gr

[Richard Baan]

Contact eens nazien dan

[wizardblom]

Wiper units schoonmaken.
Denk dat de player unit blijft hangen, geeft ie het soel niet vrij.
Gaat de kast steeds meteen op game over.

[Bos007]

kast staat niet bij mij, zal er volgende week 'ns passeren
I'll report back

thx alvast

[Bos007]

ok, een week is dus ruim 2 jaar geworden en heb onlangs de kast bij mij.

probleems ondertussen gevonden :

door het manueel activeren van de game over relay latch, kon een spel gestart worden.
volgens het schema wordt latch door de scoremotor switch 4c geactiveerd.

en inderdaad, na het schoonmaken van 4c, kan er terug gespeeld worden

dank aan allen

[Bos007]

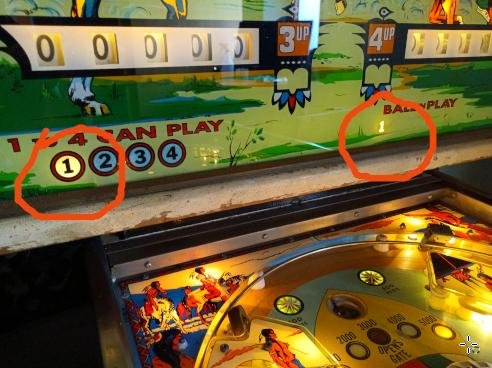

hoewel de kast nu naar behoren speelt, zijn er nog issues met de lampjes van 'ball in play' en '1 to 4 can play', ongeacht het aantal players :

* '1 to 4 can play' : enkel lamp 1 brandt, ook met meerdere players alsook in 'game over' modus

* 'ball in play' : enkel lamp 1 brandt tijdens ball 1, vanaf ball 2 geen lampjes meer


- bij beide cases meet ik 5.5VAC als de lamp effectief brandt, 0VAC als de lamp dient te branden (vb lamp "ball2 in play", lamp "4player game")
- lampjes zijn uiteraard werkende

[Richard Baan]

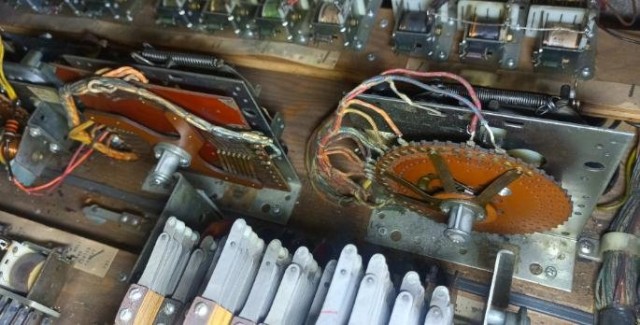

Er zitten stepper units in. Die hebben wiper contacten die over contactpunten gaan. Die moeten worden schoon gemaakt.

Let er op dat je alleen de contacten schoon maakt. Geen contactspray overal op spuiten!
Dus op een wattenstaafje wat wasbenzine of alcohol. Dan met het wattenstaafje de punten schoon maken.

Succes

[Bos007]

dus het probleem zit zeker daar ?
had de wipers reeds schoongemaakt met isopropanol, maar misschien niet goed genoeg.
is er een 'makkelijke' manier om via het schema te weten welke wiper er verantwoordelijk zou zijn voor die lampjes ?

thx

[Richard Baan]

Ik druk zelf altijd even tegen de contacten aan. Beetje heen en weer wiebelen
In het schema staan vaak draad kleuren

Gebeurt trouwens ook vaak genoeg dat je door vaak te spelen het gewoon weer werkend krijgt.

De mechanieken moeten in beweging blijven. Een EMer die een poos heeft stil gestaan vertoont dit soort gebreken.

Vaak spelen dus... en dit ook blijven doen. Ook veel 4 speler spellen afdrukken vanwege deze mechanieken

[Richard Baan]

Ik zou in jouw geval de coin unit en de player up unit eens goed schoon maken. Gewoon helemaal.

Daarna vaak spelen

[Bos007]

ok , I go from here

for the record : een 4 player game werkt naar behoren, enkel zie je niet dat je met 4 speelt en na bal 1 zie je ook niet meer de hoeveelste bal het is.

gr

[Richard Baan]

Dat is duidelijk.
