Alien Poker Playfield

[lotmamordun]

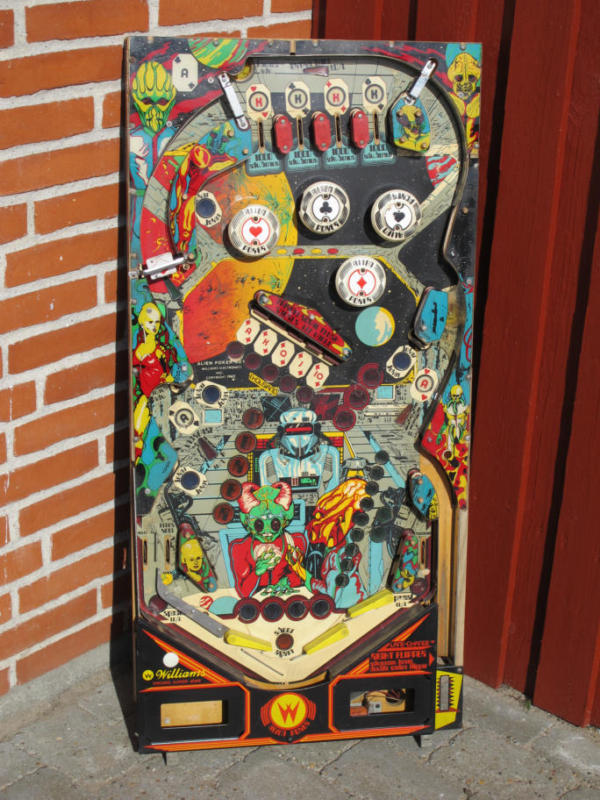

Tijdens men vorig projectje (http://flipperforum.be/viewtopic.php?f=12&t=72) de smaak te pakken gekregen en dus een redelijk compleet speelveld op de kop kunnen tikken als renovatie projectje tijdens de congés.

Dus strippen die handel. Playfield heeft hier en daar wat schade, maar niets onoverkomelijk voor dit projectje. Playfield artwork is "gekrakeleerd" en zal dus "as is" vastgelegd worden.

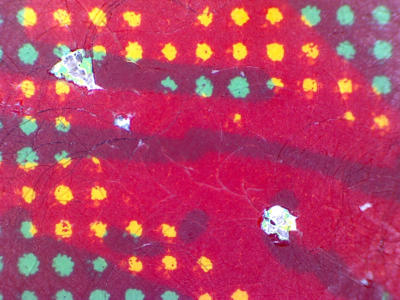

Het verwijderen van mylar is wel een pest gebleken. Op sommige plaatsen is er zelfs wat afgegaan. Effe USB microscoop erop en ...

Alien Poker Playfield Damage after Mylar removal x 40.jpg (32.75 KiB) 4298 keer bekeken

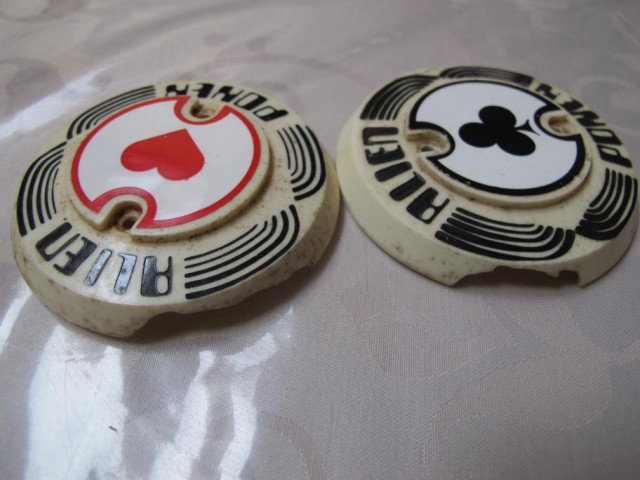

Twee van de 4 popbumpercaps hebben beschadiging:

Ik zou ze alle vier kunnen vervangen door eenvoudige tweedehands stukken maar kon het niet laten om te testen om zo een paar na te maken. Ne goeie wordt gebruikt als model en we gieten er een siliconen rubber rond.

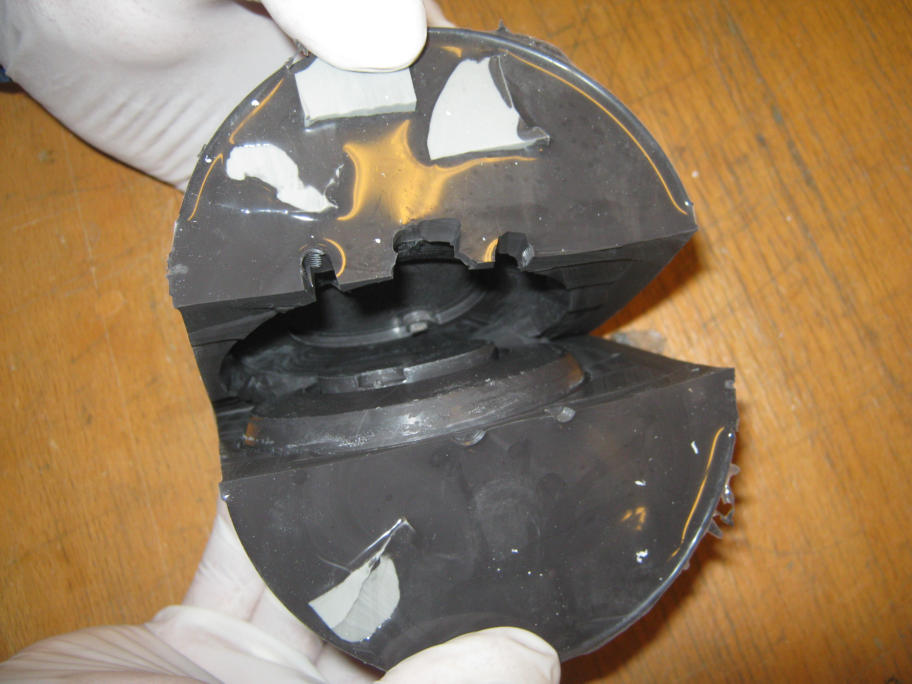

Zo, de mal is af, dus gieten maar:

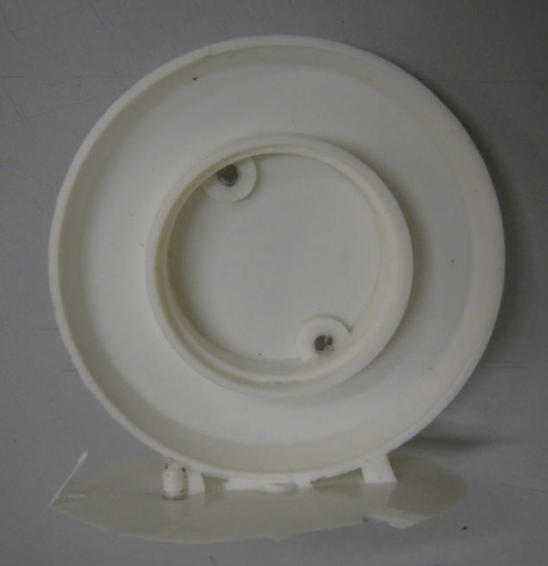

Eerst nog ff in vacuumpomp steken om luchtbellen eruit te laten komen en na een uurtje :

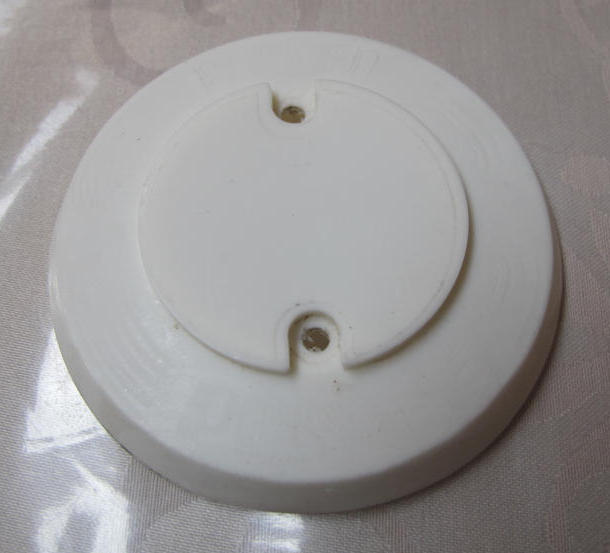

en een beetje afwerken:


Zelf de text en de groefjes zijn mee overgenomen . Als eerste poging vond ik dit al geslaagd. Nu nog een beetje experimenteren op dit prototype om het zwart op te kleuren (stift, lak, ...). Het grote voordeel heb ik nu dat ik er een hele boel van kan gieten om wat mee te testen

wordt zeker vervolgd ...

[diesel64]

Woah super!

Dat namaken van die bumpercap is echt geweldig!

Leuk om nog een speelveld-restauratie-topic te zien. Ik zou ook eens verder moeten gaan aan mijn Motordome speelveld...

[Eric]

Cool,goed bezig

[wza1979]

Gaaf joh. Het zwarte zal moeilijk worden. Spuiten met een malletje. Maar dat malletje zal lastig uit te snijden zijn ....

[zwartepanter]

Knap hoor Vincent!

[Cedric]

Nice !
weer een topic dat we niet willen missen !

[Q]

Super !

Welk spul/chemicaliën/materie gebruik je dan voor die mal en de cap zelf ?

[stEmE]

Zelf bumpercaps maken...waar gaat dat eindigen...dat wordt het einde van de internetwinkels...ze gaan in opstand komen!!! ze gaan heel het internet platleggen!!!!!! we moeten daarmee opppassen hoor!!!!!!!!!!!!!!


Respect Vincent!!!

[flippers.be]

Cool - wist niet dat jij ook met gietsiliconen bezig was..
Had zelf nog niet gedacht aan bumpercaps namaken.

Steven/Pinballservice: http://www.flippers.be/gietsilicone_mal_afgieten.html hier staat wat uitleg erover met een link naar een online shop die al 't materiaal verkoopt..

[diesel64]

Ik vroeg me af: gaat dit ook voor ramps...?

Genesis ramps bijvoorbeeld.

[zwartepanter]

Tuurlijk!!! Als je een goede ramp hebt...

[Baron Shadow]

Leuk, zelf bumpercaps maken had ik ook nog niet gezien wel andere speelveldonderdelen.
Nu zijn veel bumpercaps nog te krijgen maar soms ook wel vrij prijzig dus ben inderdaad ook benieuwd watvdit kost.

[flippers.be]

Ramps zijn moeilijker omdat ze meestal veel groter zijn, en je ze mooi glad en overal even dun wil hebben.

Als je die zelf wil maken dan zoek je beter info over vacuum forming. Het is wel te doen om dat thuis te doen, heb het zelf nog niet gedaan maar wel al info gezocht.. Je moet een vorm maken die net iets groter is dan de ramp die je wil maken (kan eventueel met gietsiliconen), dan een vel plexi voldoende opwarmen (in/voor oven) en als 't smelt dan zet je dat op die mal en met een stofzuiger/luchtpomp trek je de lucht eronder uit zodat de plexi mooi aanspant op de vorm..

[g94]

Respect Vincent. Echt super die bumpercaps

[lotmamordun]

Super !

Welk spul/chemicaliën/materie gebruik je dan voor die mal en de cap zelf ?

Het origineel wordt behandeld met RENLEASE QZ5111, dit voor het gemakkelijk loskomen na ingieten met siliconen.
Siliconen product is SILICONE ELASTOCIL 4643A + 4643B (gewichtsverhouding 100% + 11%) potlife ca 30 min.

De hierboven producten aangeschaft bij: http://www.mctechnics.com/



De vulling is "POLYROC" van http://www.resitec.be/
bestaat uit POLYOL + ISOCYANATE (gewichtsverhouding 50% + 50%) potlife ca 3 min
Kost een kleine 50€ per kg mengsel.

De caps wegen 22 gr/stuk en voor één cap mengsel gebruik ik 30 gr.
Dus afgerond 30 caps/kg ofte 1.67€/cap.
Reken 15 min werk per cap (mengsel maken, gieten, ontluchten, uit mal halen en een beetje afwerken, zonder eventueel artwork).

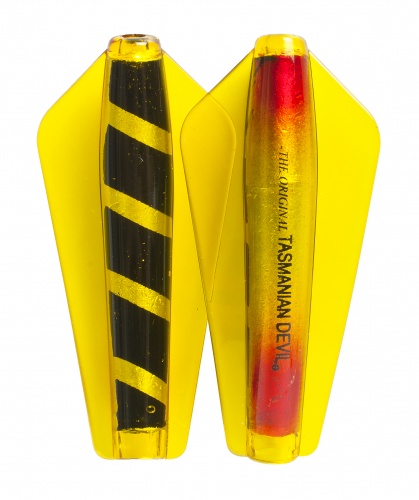

In die polyroc kan men ook kleurpigmenten doen om gekleurde plastic vormen te bekomen. (Zelf heb ik ooit wolfraampoeder aan toegevoegd om direct het juiste gewicht te bekomen tijdens het vervaardigen (lees "copieren" ) van "Tasmanian Devil fishing lures").


Ik heb geen idee of deze techniek rendabel kan zijn voor het vervaardigen van bepaalde stukken, maar voor rare, zeldzame of met special 3D artwork is het mogelijk interessant.
Zelf is het waarschijnlijk goedkoper om een 2de hands Alien Poker te vinden, de caps eraf te vijzen en de rest op het groot huisvuil te dumpen maar zo wat spelen met plastic mallen is toch veel leuker.

[Cenobyte]

Zelf is het waarschijnlijk goedkoper om een 2de hands Alien Poker te vinden, de caps eraf te vijzen en de rest op het groot huisvuil te dumpen maar zo wat spelen met plastic mallen is toch veel leuker.

Helemaal mee eens. Als we bijvoorbeeld manuren moeten gaan rekenen kunnen volgens mij alle flippers op de schroothoop

Respect voor dit knappe knutselwerk!

[Q]

Tasmanian Devil fishing lures... Sounds kinky !

[diesel64]

Neenee...

Sounds fishy!

[lotmamordun]

We zitten nog eens in DK en dus tijd voor een kleine update.

Gaaf joh. Het zwarte zal moeilijk worden. Spuiten met een malletje. Maar dat malletje zal lastig uit te snijden zijn ....

idd dit bleek heel moeilijk te zijn. Heb al een paar teststukken naar de prullenmand kunnen gooien.
Tijdens het gieten zonder vacuumpomp vertoonde sommige caps gietfouten. Ik heb me dan geamuseerd om deze te herstellen door lokaal wat bij te gieten. Dit lukte wel aardig en dus waarom zou ik de originele caps niet op die manier herstellen. Zo gezegd, zo gedaan:

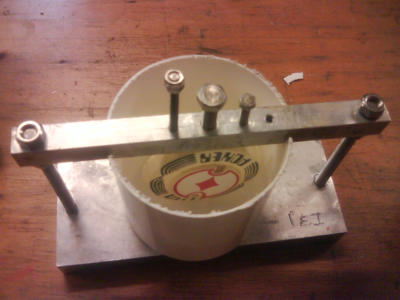

gewoon wat tape rond doen.



eens bijgegoten, wat nabewerken met schuurband en/of flapperke



nu nog een kleurtje vinden welke overeenkomt met de rest (welke gemakkelijker zal zijn dan heel het ingedrukte profiel netjes in het zwart te krijgen).

Playfield heeft al drie lagen vernis gekregen maar ziet er belange nog niet vlak genoeg uit. Dus nog een paar opofferingslagen erop om dit spiegelglad te krijgen (zal iets zijn voor tijdens de zomervakantie).

[zwartepanter]

Mooi Vincent .

[spacecake]

Deze tread valt me nu pas op...!

Leuk om te zien ,dat er niet alleen gepoetst en geverft wordt,maar men maakt dus ook al zelf bumbercaps ?!
Geweldig Vincent...petje af !
