CFTBL: ineens DMD defect, flippers dood & upkickers continu

[RO.b]

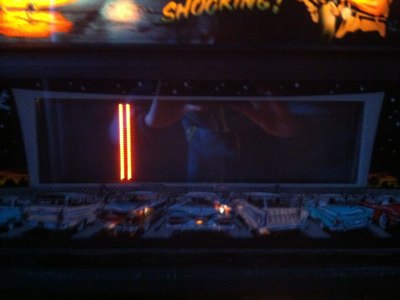

Plots in een (goed) spel: ik speel een SuperJackpot en tijdens die animatie valt het beeld op de DMD weg en verschijnen bovenstaande 2 lijnen, beide flippers stoppen tegelijkertijd en beide rechtse upkickers reageren als in een solenoid-test.
Ik dacht eerst dat ik de kast getilt had, maar de muziek en soundeffects liepen gewoon door.
Kast afgelegd.
Bij opstarten blijft DMD zoals hierboven en muziek is normaal. Wanneer ik een spel start, reageren de flippers niet, maar beide upkickers gaan gedurende een 8-tal seconden systematisch aanslaan (elk op een eigen ritme) en stoppen dan.

Waar-o-waar moet ik beginnen zoeken?

[aamjanssen]

Misschien het beste alle flat cables opnieuw aan drukken en de asic op het cpu (grote vierkante chip)

[RO.b]

Misschien het beste alle flat cables opnieuw aan drukken en de asic op het cpu (grote vierkante chip)

Had ik als eens gedaan. Nog eens, maar helaas... Bedankt om mee te denken!
Ik zou willen dat de oplossing even eenvoudig zal zijn als dit, maar ik vrees ervoor

[wimpinball]

Wat doen de LEDlampjes op de cpu bord ?
Doen deze normaal ?
Heb je je 5 en 12 volt als eens nagemeten ?
Zijn alle spanningen aanwezig op de dmd display ?

[aamjanssen]

Soms kan het zo eenvoudig zijn, dus begon ik daar over

Je zou alle spoelen en lampen van het PD los kunnen maken. Hiermee ontlast je de voeding en kun je eventuele sluitingen richting het speelveld uit sluiten.

[ssjakie]

dat klinkt alsof je een hitteprobleem hebt gehad, check eens of de zekeringen de juiste waardes hebben want ik vermoed te zware zekering ergens in te hebben gehad......

En als dat zo is dan is waarschijnlijk de printplaat beschadigd niet grappig that is...

[fantomas]

vant tinternet geplukt, misschien is het dit ?

"I turn my Game On, and a Coil Keeps Firing On and Off - Why?
Also My DMD is Not Working Too."
This is a fuse related problem too. Chances are good the fuse for the 12 volts (F116 or F109 on WPC95 most often) that feeds the switch optos has blown. Since there is no light source for the optos, this makes the CPU think the opto switches are closed (like there is a ball stuck in an upkicker). The machine is trying to eject the phantom ball as part of the power-on process. Also maybe the Dot Matrix Display (DMD) is out too with nothing on the display or just a single line or garbage. Some DMD displays need 12 volts to function, some do not (brand dependant). Check all the backbox fuses (on WPC-S and prior, usually this is fuse F116 (or F109 on WPC95), which is the unregulated 12 volt fuse (on WPC-S and earlier via BR5).

[flippers.be]

Ik hoop dat Rob na 4 weken al iets verder staat.. en idd wat Wim zei, in zo'n geval eerst alle ledjes enz bekijken.

[RO.b]

Neen, Robje stond nog niet verder
Moest eerst wat sparen voor een multimeter
...en ik heb genoeg kasten om even struisvogelpolitiek te plegen
Tom heeft het bij het juiste eind: inderdaad F116 (ledje 7 brandde niet en daar had ik over gekeken)

Stom hoe één zekering zoveel gevolgen kan hebben (vooral die upkickers baarden me zorgen, maar logisch als't opto's zijn).
De techniek staat voor niets... (had Richard Baan er ook bijgehaald)

Bedankt allemaal!

Net 3 games op CFTBL gespeeld en ik moet zeggen dat ik 'em echt begon te missen...

[Pascal]

Net 3 games op CFTBL gespeeld en ik moet zeggen dat ik 'em echt begon te missen...

volgens mij heb je twee CFTBL's staan

[RO.b]

volgens mij heb je twee CFTBL's staan

Ssssst... Den uwen moet ik nog ne keer grondig kuisen en afstellen
Maar die zekering heb ik daaruit gebruikt

Het probleem is trouwens nog niet van de baan:
Er zijn wat vrienden langsgekomen. CFTBL speelde goed, maar na een uur en alweer tijdens een Jackpot springt die F116 weer. Ik zou natuurlijk kunnen vermijden om nog Jackpot's te spelen op die kast maar misschien heeft er een of wel een betere oplossing van hoe en naar wat ik moet zoeken

Alvast bedankt!
