Hebben een CPU-board van een STTNG onder handen genomen die vermoedelijk batterijschade had.
Bij het desolderen van J-209 zag ik 2 traces van 209-1 en 209-2 naar connector J-211 lopen. Iemand enig idee wat daar de functie van is? Vind niks terug in het schema.
"Spooktraces" op WPC-DCS CPU
-
inkochnito
- Berichten: 826
- Lid geworden op: 16 aug 2011, 20:39
- Real name: Peter Koch
- Locatie: The Netherlands
Re: "Spooktraces" op WPC-DCS CPU
Welk schema heb je op gekeken?
Even zoeken....
Ik heb wat gevonden.
Ik denk dat het te maken heeft met de flipper switches.
Anders kan je niet je initialen erin zetten en geen lane change gebruiken.

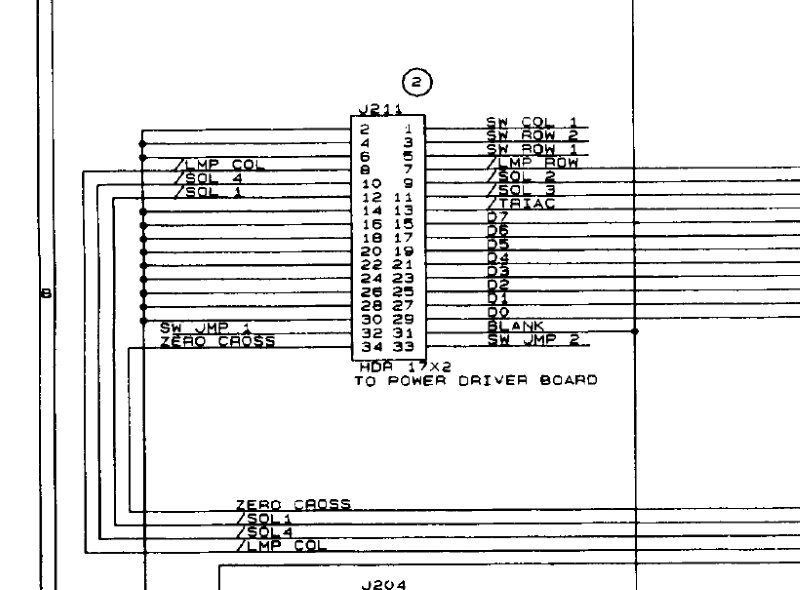

J211 gaat dus naar het power driver bord, waar ook de flippers op uitkomen.
En dan bedoel ik dat bij kasten zonder Fliptronic bord.
De eerste generatie WPC-89 games dus. (Terminator, Bride of Pinbot, Gilligans, ect...)
Even zoeken....
Ik heb wat gevonden.
Ik denk dat het te maken heeft met de flipper switches.
Anders kan je niet je initialen erin zetten en geen lane change gebruiken.
J211 gaat dus naar het power driver bord, waar ook de flippers op uitkomen.
En dan bedoel ik dat bij kasten zonder Fliptronic bord.
De eerste generatie WPC-89 games dus. (Terminator, Bride of Pinbot, Gilligans, ect...)
-
inkochnito
- Berichten: 826
- Lid geworden op: 16 aug 2011, 20:39
- Real name: Peter Koch
- Locatie: The Netherlands
Re: "Spooktraces" op WPC-DCS CPU

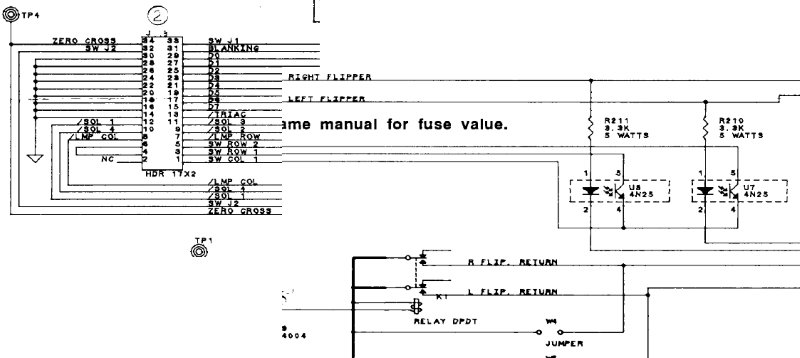

Net nog even gecontroleerd en het klopt.
Switches die via de flippers lopen.
Het schema heb ik even wat ingekort en bij elkaar geschoven....
De switch lijnen kloppen wel.
Switches die via de flippers lopen.
Het schema heb ik even wat ingekort en bij elkaar geschoven....
De switch lijnen kloppen wel.
Re: "Spooktraces" op WPC-DCS CPU
Bedankt Peter!
Stond niet om mijn schema. Ik mat 200 Ohm op pin J-209-2 en kreeg daardoor in de switchmatrix rij 2 die short stond.
Hoe dat komt weet ik niet. Heb die "Hidden Trace" dan doorgekrast om het "probleem" te verhelpen maar is dus niet de juiste oplossing. Deze CPU zit in een STTNG.
Stond niet om mijn schema. Ik mat 200 Ohm op pin J-209-2 en kreeg daardoor in de switchmatrix rij 2 die short stond.
Hoe dat komt weet ik niet. Heb die "Hidden Trace" dan doorgekrast om het "probleem" te verhelpen maar is dus niet de juiste oplossing. Deze CPU zit in een STTNG.
